Simetrix入門ーその他（特殊なシミュレーション）
Ver.1.001 2010.3.27
更新履歴
2010.03.22 Ver.1.000 新規作成
2010.03.27 Ver.1.001 記事追加
図１ P-G 100%帰還
さて、この回路のカーブトレースしてみます｡
図２

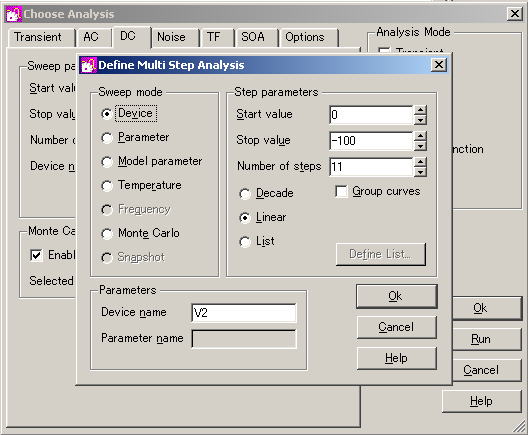

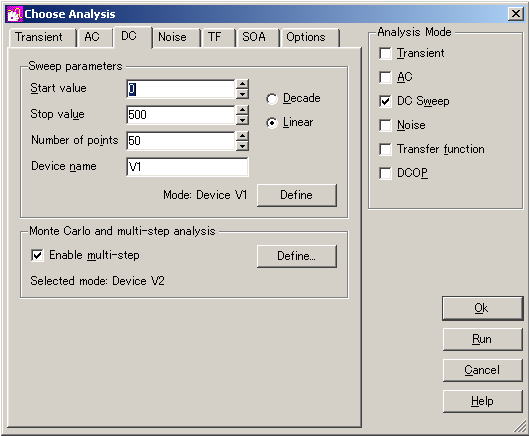

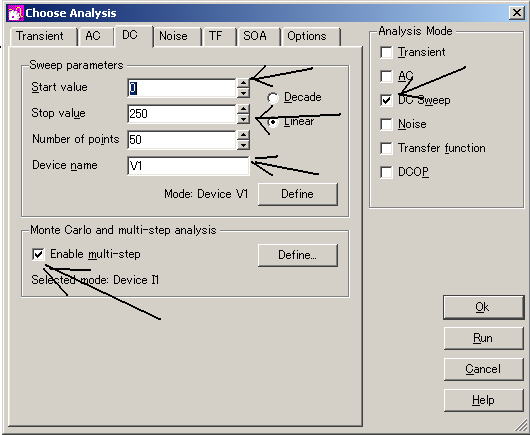

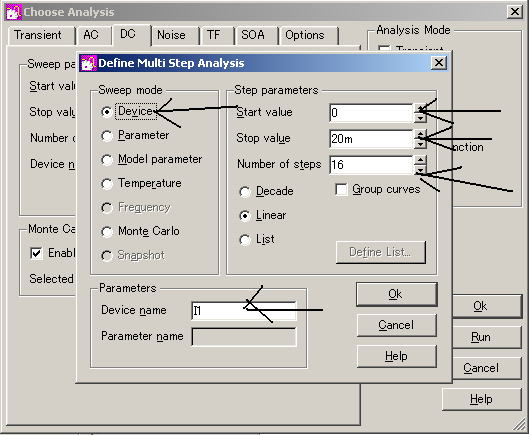

Enable multi-stepにチェックを入れDefineボタンを押します｡
図３
OKをおしてRunします｡

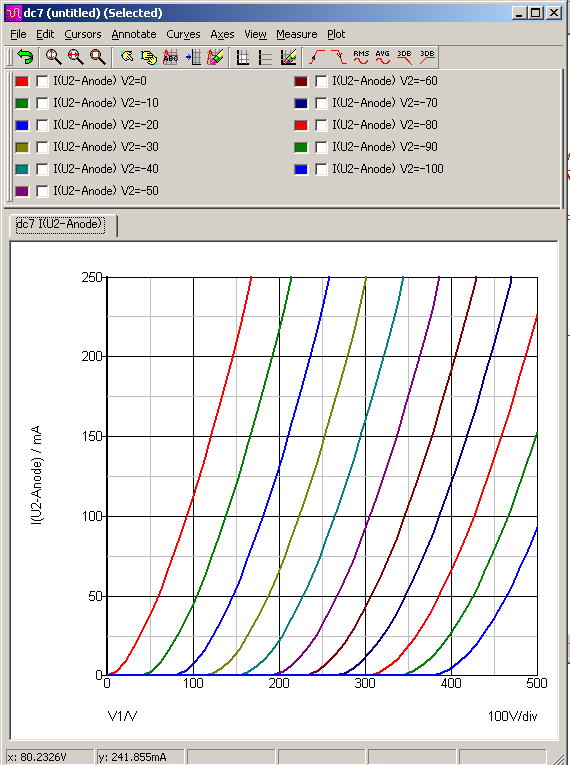

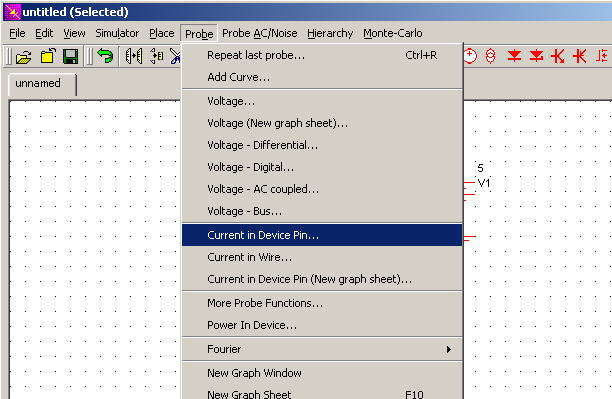

プレート電流を見てみます｡

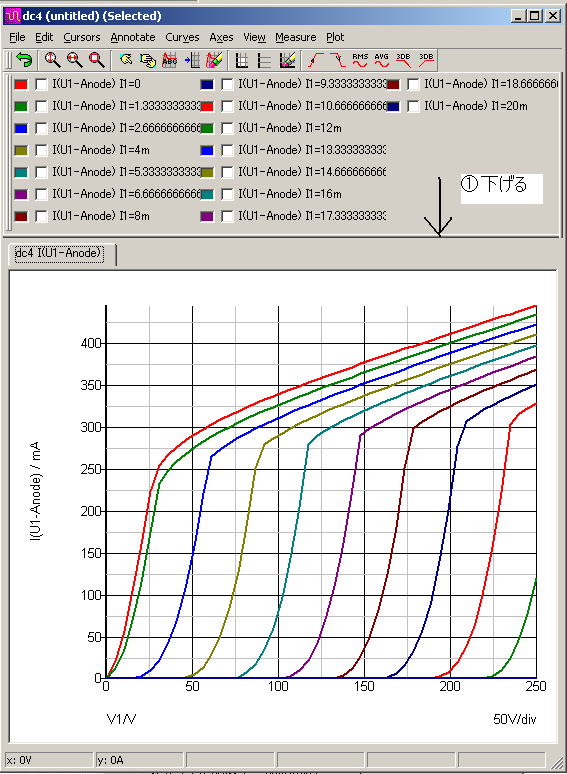

図４
でプレートをヒットします｡
図５
と求められます｡
また、

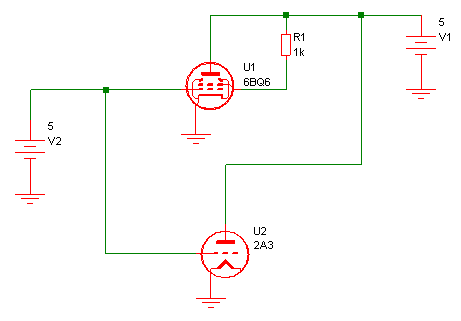

図６ 比較
このように書いて,
図７
図８

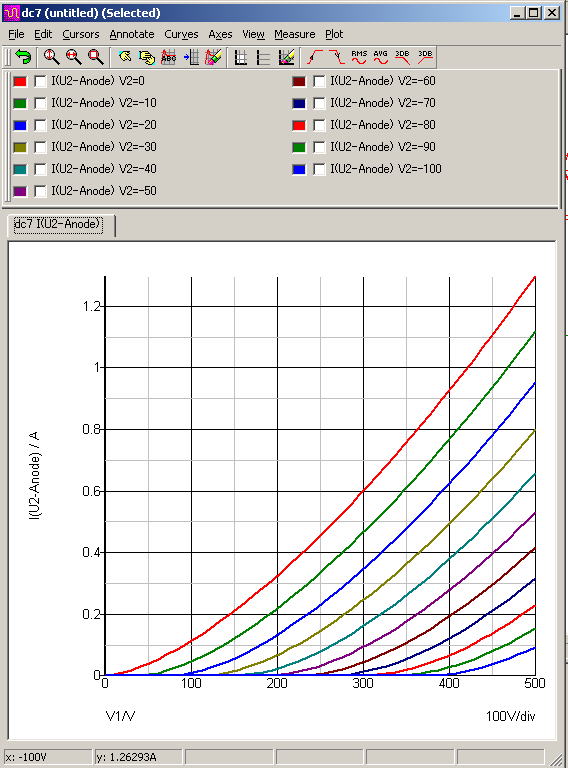

としてRunして２A3のプレート電流を見ると
図９

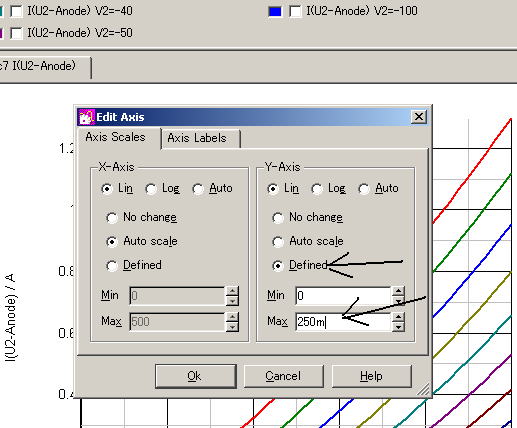

このように1.2Aも流れてしまいます｡間違いではありませんが実用的な範囲にするために,

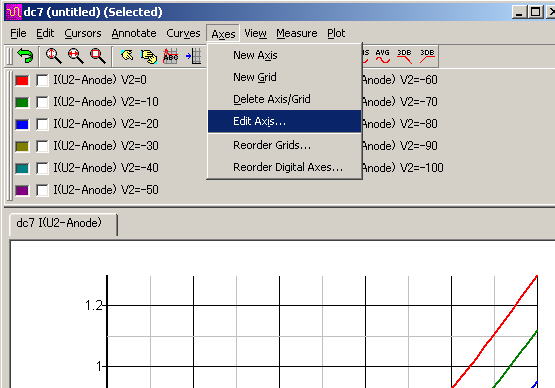

図１０
を押して,
図１１
でOKをおすと、

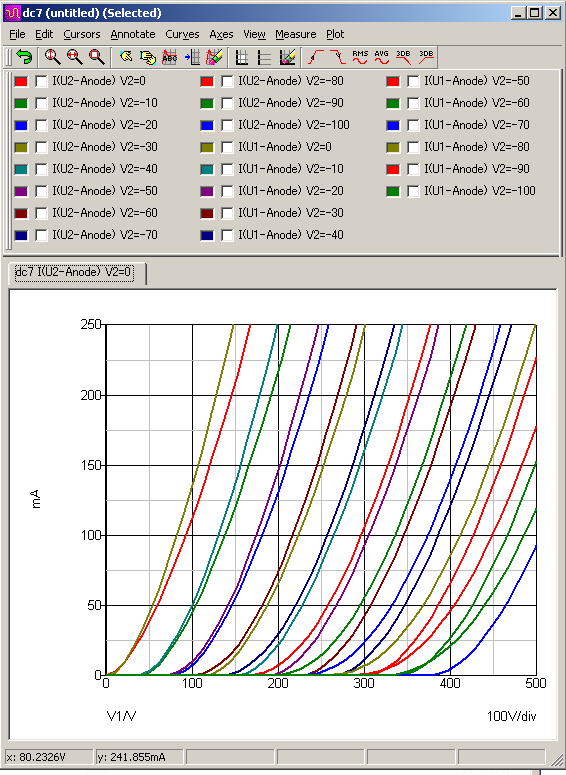

図１２
とできます｡このグラフを消さないで、6BQ6のプレート電流を測定すると比較できます｡
図１３
図１４

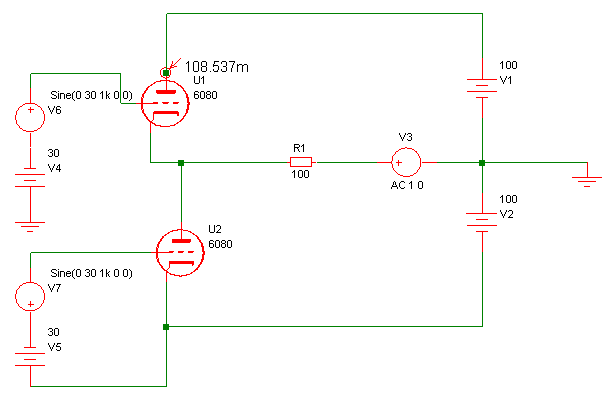

この回路の球のインピーダンスを求めてみましょう｡

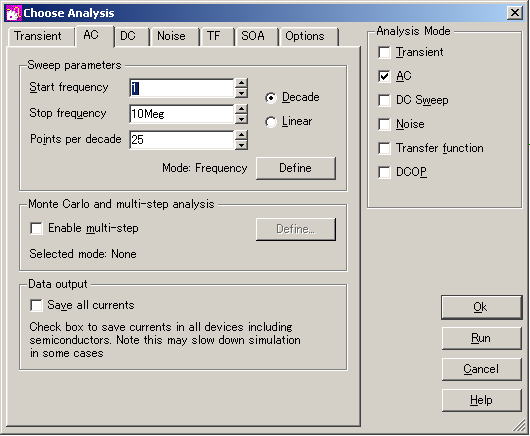

図１５
Runします｡
V3から信号を注入してU1のインピーダンスは、カソードの電圧をカソードの電流で割れば分かりますね｡
同様にU2のインピーダンスはプレート電圧をプレート電流で割れば分かりますよね｡
図１６

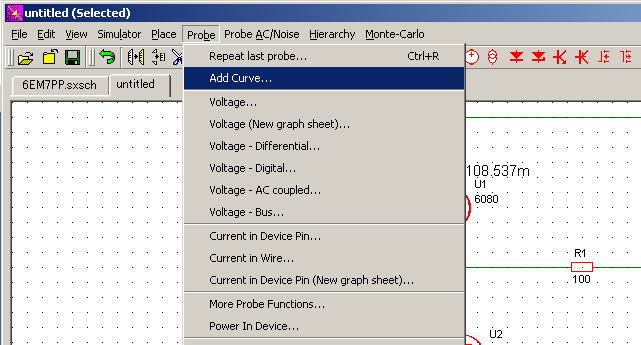

図１７ インピーダンスの測定

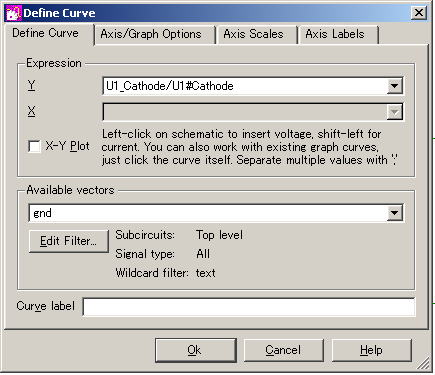

U1のカソードをヒットして、キーボードより/をおし、SHIFTキーを押しながらU1のカソードをヒットします｡
するとこうなります｡
OKを押します｡

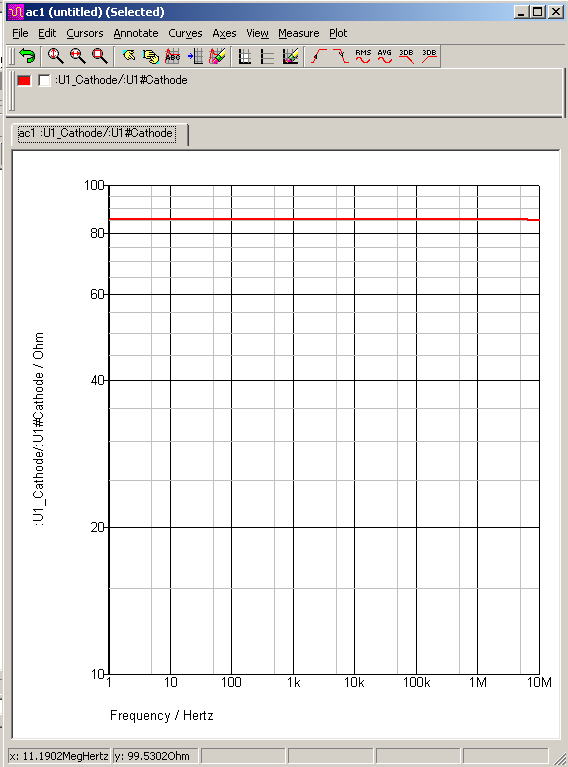

図１８

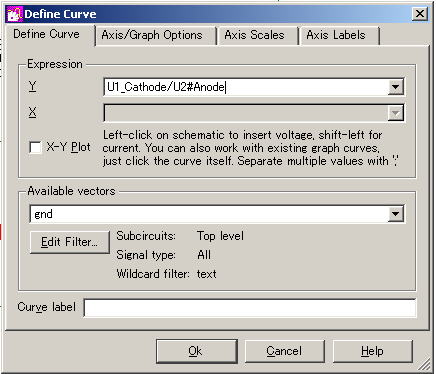

グラフをのこしたまま､同様に､
図１９
図２０

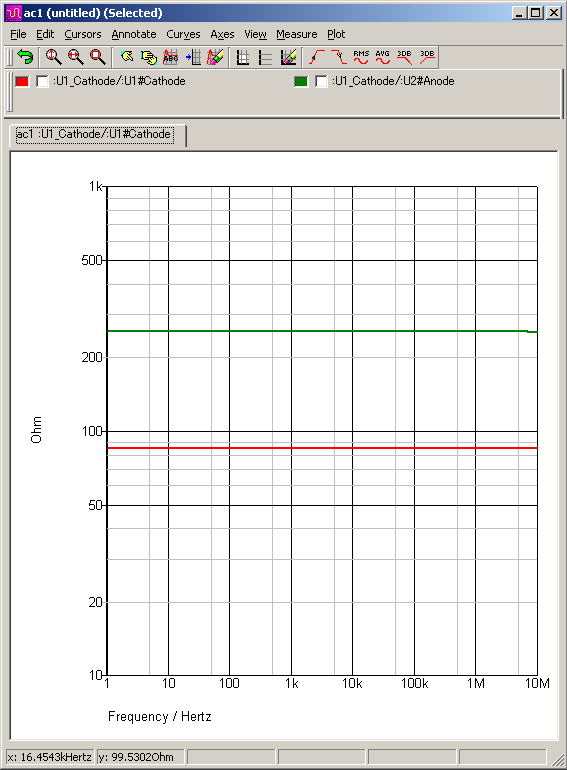

すると、赤がU1のインピーダンス85ΩとU2（緑）が250Ω位と読めますね｡もっと詳細に求めるにはカーソル測定で行います｡
つづく
