Simetrix入門ー回路の最適化
Ver.1.000　2009.05.04

更新履歴
2009.05.04　Ver.1.000　新規作成

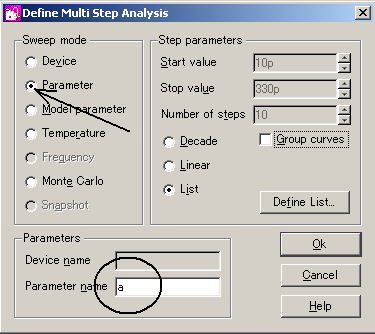

ここでは、パラメータ解析オプションについて説明します｡


図１

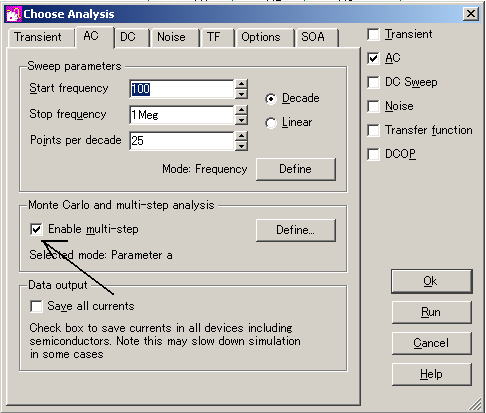

シミュレーション設定画面において、Enable　multi-stepにチェックを入れます｡


図２

Device解析オプションでは、一つの部品しか値を変えられませんでしたが、パラメータ解析ではいくつでも変えられます｡


図３

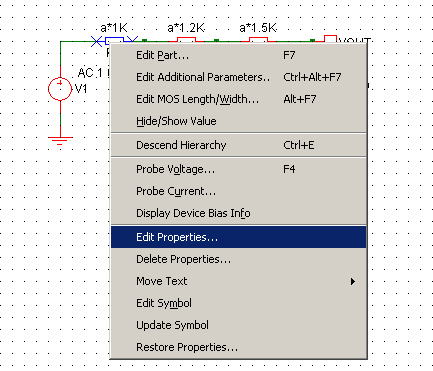

抵抗を選んで、右クリックします｡そしてEdit　Properties....を選びます｡

図４

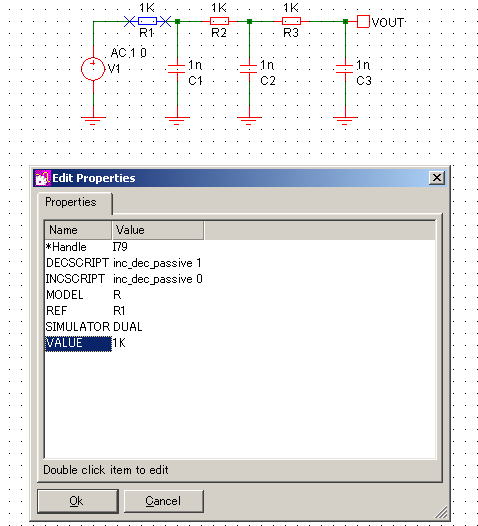

するとこの画面になります｡VALUEをダブルクリックします｡

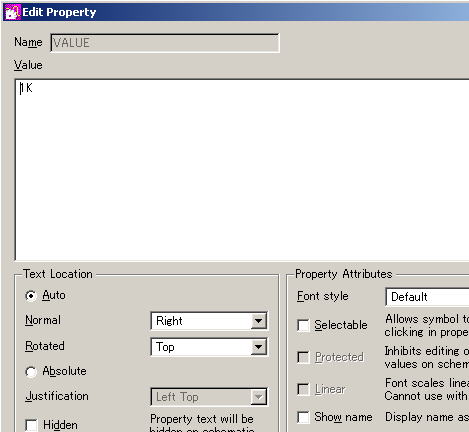

図５

この画面になります｡

ここで,1Kを消してa*1Kとします｡OKを押します｡
このようにして,


図６

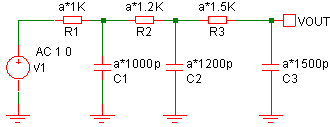

こうなります｡この回路でaが変わると全ての定数が変わります｡

【リスト指定】
ここで、リストによる値の設定方法をやってみます｡

図７

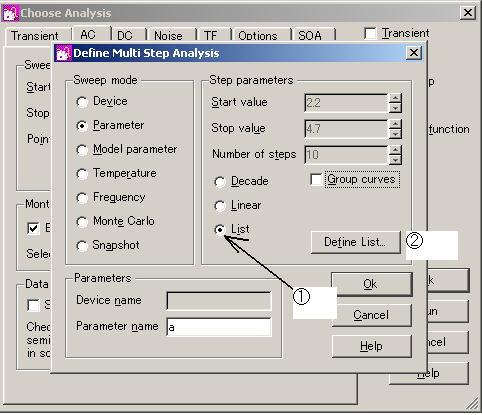

①でListにチェック入れ、②でDefine　list...ボタンを押します｡

図８

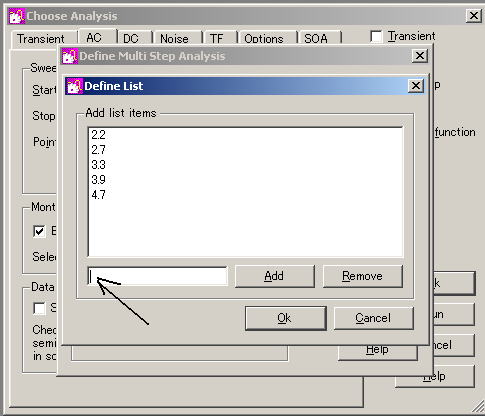

数値を記入してAddを押して追加します｡間違えたら、既に入れた数値をクリックしてRemoveで削除します｡
全てを入れたら、OKです｡


図９

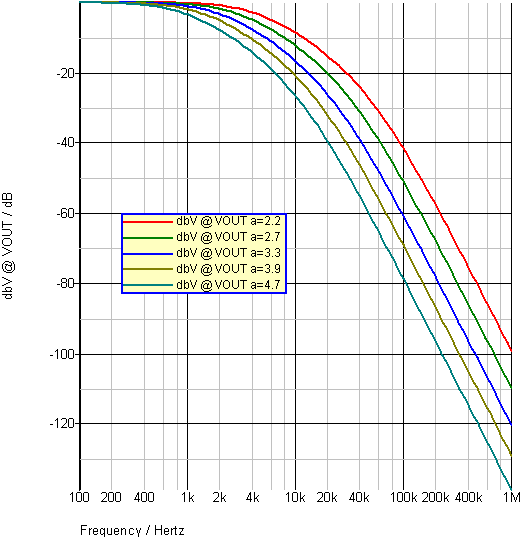

このような結果になりました｡


つづく
