Simetrix入門ー回路図の結果の見方・測定
Ver.1.004 2009.08.09
更新履歴
2009.03.21 Ver.1.000 新規作成 第2章追加
2009.03.22 Ver.1.001 第１章記事追加 第３章追加
2009.03.21 Ver.1.002 第2章訂正
2009.04.04 Ver.1.003 第1章前の説明に埋め込みプローブ追加
2009.08.09 Ver.1.004 第１章記事追加（電力の測定)

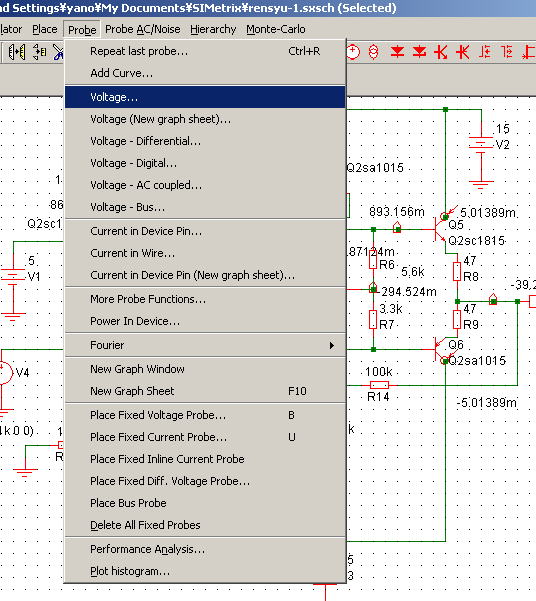

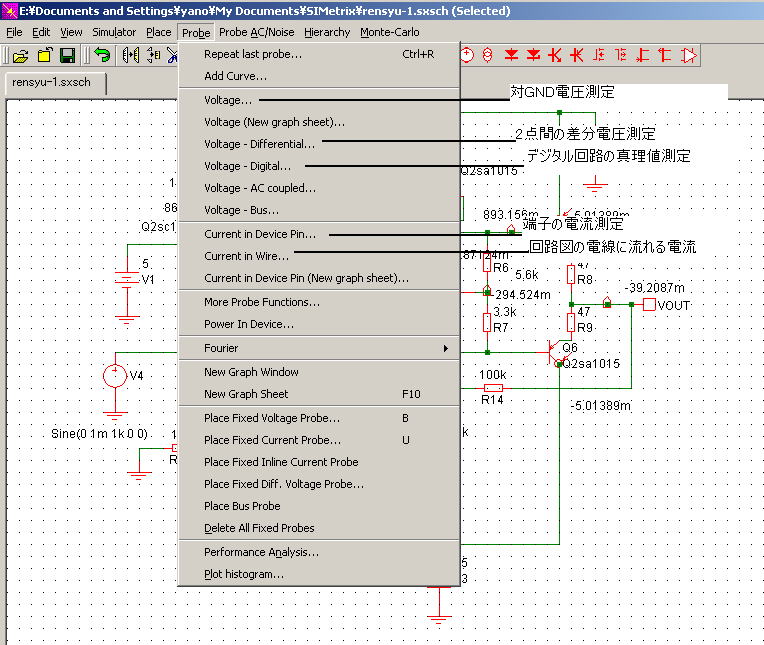

図１ Probe
Probeコマンドを開くとこれだけあります｡このうち主に使うのはコメントした5つです｡
もうひとつ忘れておりました､Power In Device....で消費電力を表示します｡

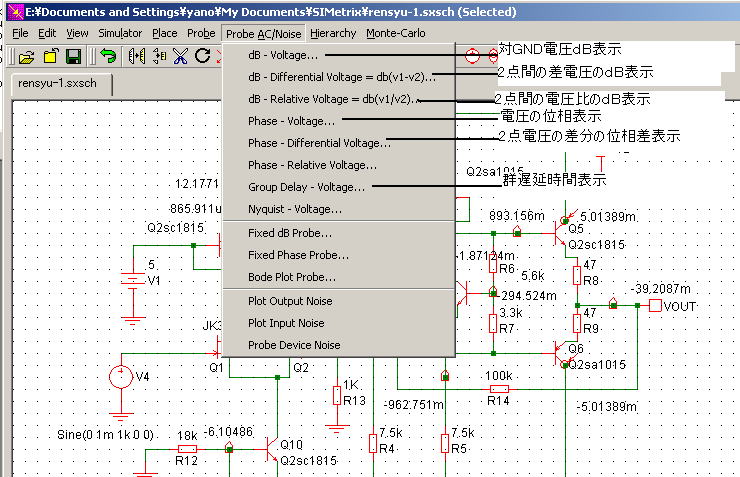

また、AC解析すると､さらにこれだけ使えます｡
図２ AC解析

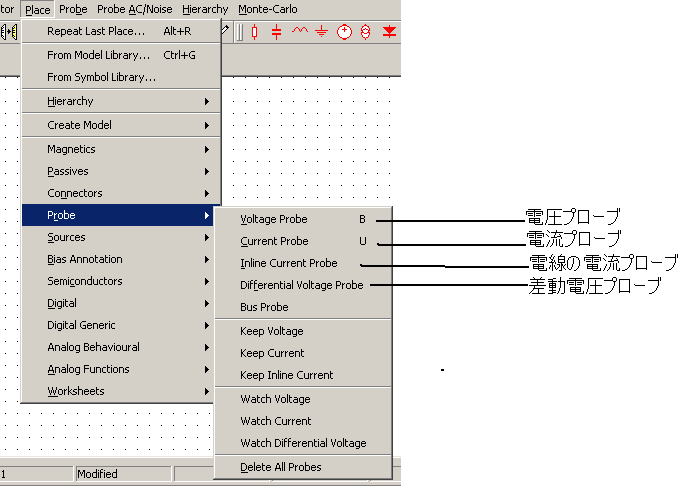

図２−１ 回路図埋め込みプローブ
これらのプローブは回路図を書くとき、記入します｡すると、シミュレーションと同時に電圧、電流が測定出来ます｡
説明は不要でしょう｡
第３章 グラフウインドウの便利機能
ここ。
第２章 AC解析後の測定
ここ。
第１章 過渡解析後の測定
【対GND電圧測定】

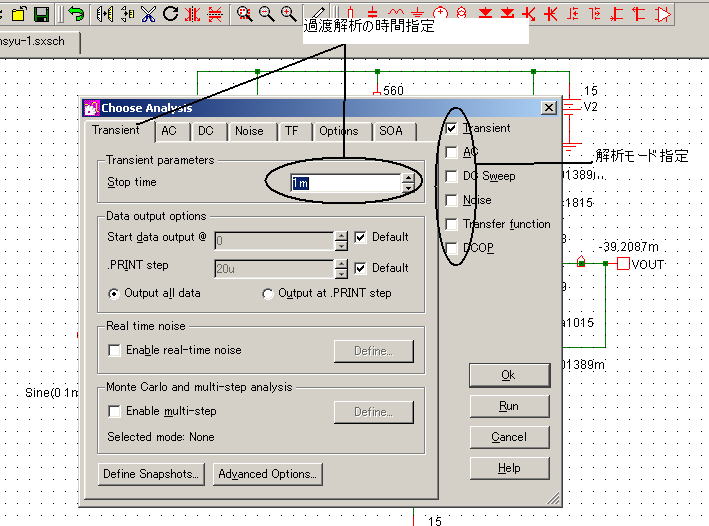

Simulatorの次にChoose Analysis...を押すとこの画面が出てきます｡ここではTransient解析（過渡解析）が選んであります｡
図３
このばあい、オシロのモードなので解析は時間で行われます｡ここでは1mとなっていますので1mSだけ解析が行われます｡
Runします。すると、Probeで測定ができます｡
図４

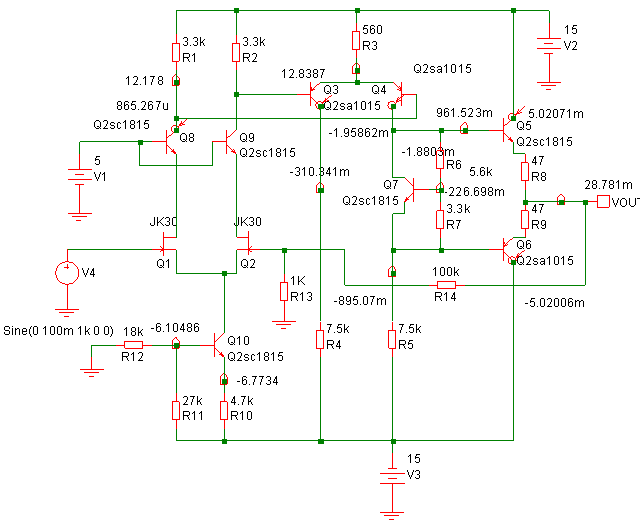

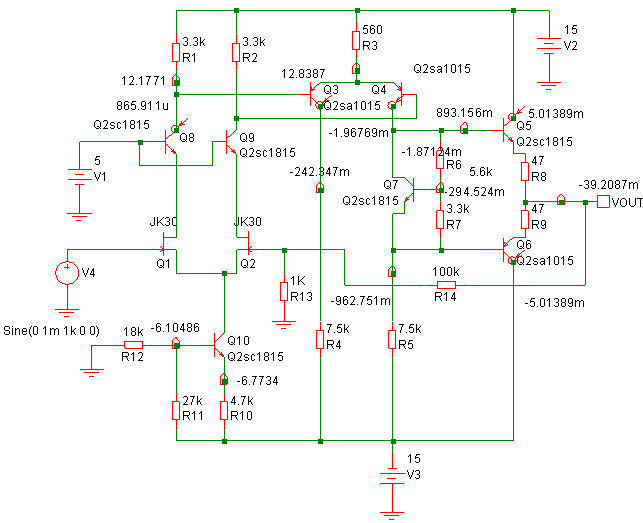

この回路で話を進めます｡
図５
シミュレーションが行われると全ての電圧が記録されていますが､対GND電圧測定はその都度これを選択してください｡
voltage....をクリックします。するとカーソルがプローブになります｡
たとえば、V4の電線をクリックしてください｡
図６

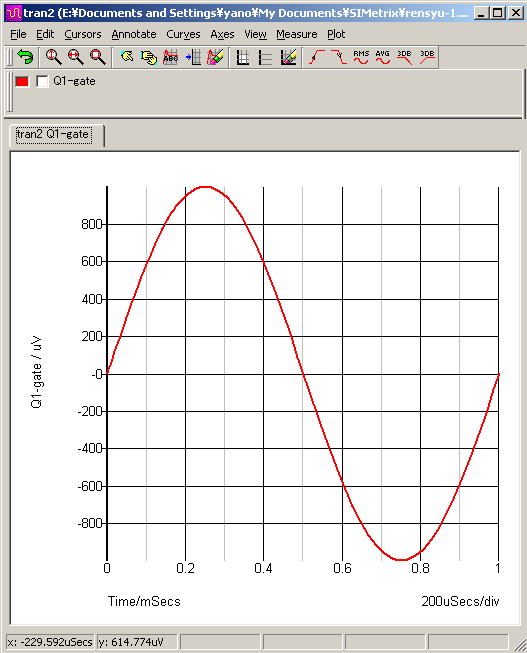

すると、電圧が表示されます｡
このようにどこでも測定できます｡
図２

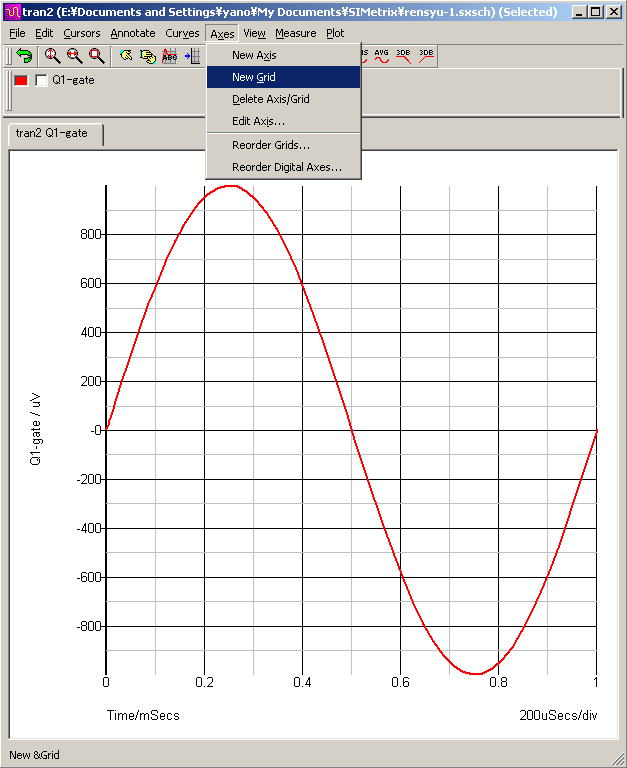

New Gridを押してください｡
図３

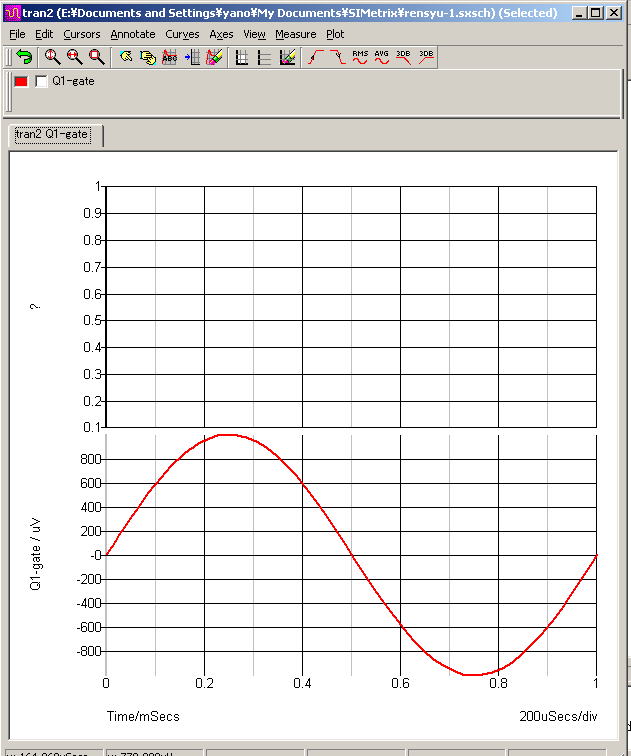

すると、新しいグラフが作られました｡
probeの次にVoltage..をえらんでプローブをだしてVOUTをクリックしてください｡

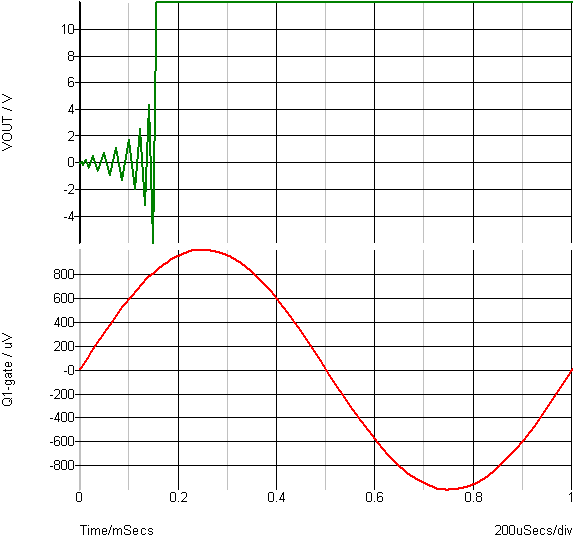

図４

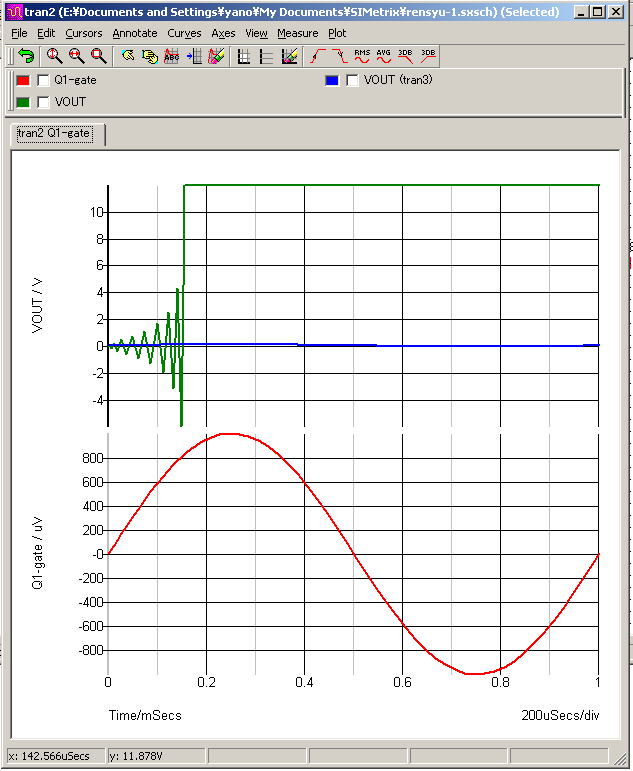

おや、おかしいですね。あそうか、Q8,Q9とQ3,Q4の配線が間違っていることに気づきました｡
図５

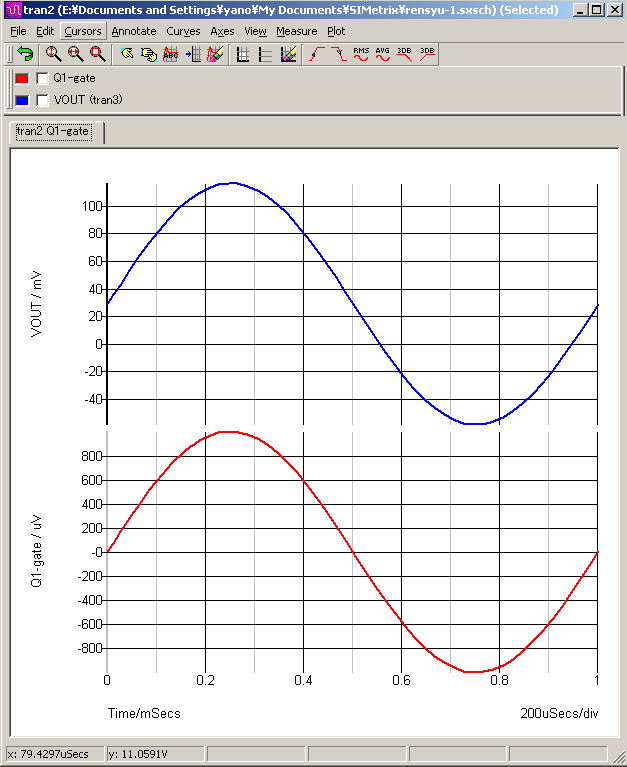

再度、Runします｡ProbeでVOUTをクリックしました｡
図６
【グラフから選んで削除する方法】
緑色のグラフを消しましょう｡
図７

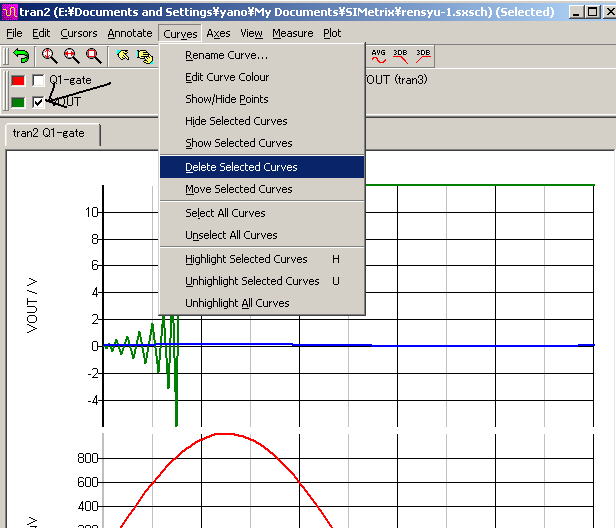

まず、矢印にチェックを入れてCurvesでDelete Selected Curvesをクリックします｡
図８
【カーソル測定】

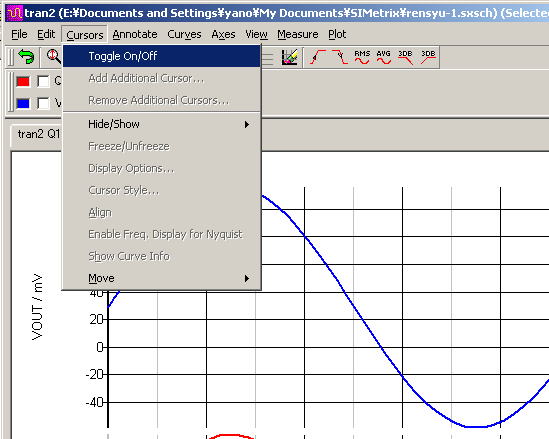

では、電圧を測定します｡Cursorsでカーソルを出します｡
図９
これをクリックするとカーソルがでたり、消したりできます｡
図１０
グラフ上の数字はカーソルの時間と2つのカーソル間の時間差、右は2つのカーソルのそれぞれの電圧と電圧差を表しています｡
そこで、左側の点線をマウスの左ボタンでつまみ最大値にあわせます｡グラフがおかしくなったらUndoを押してください｡
図１１

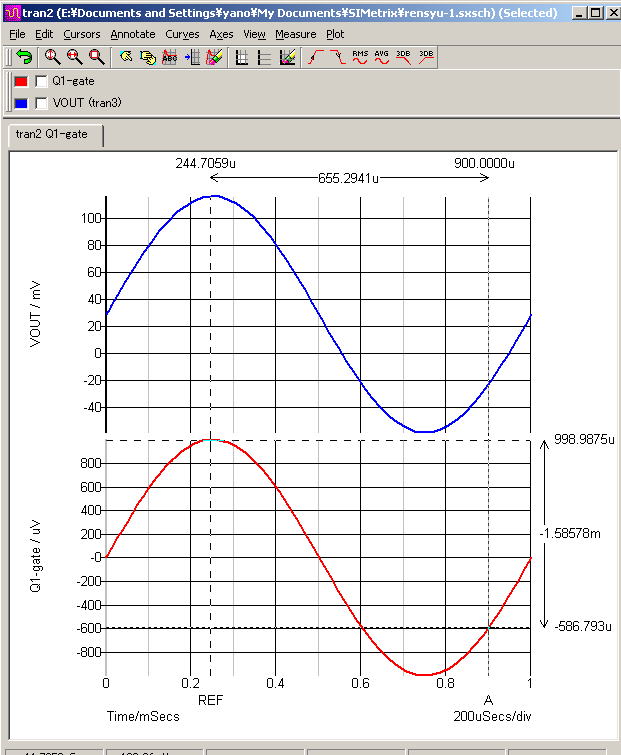

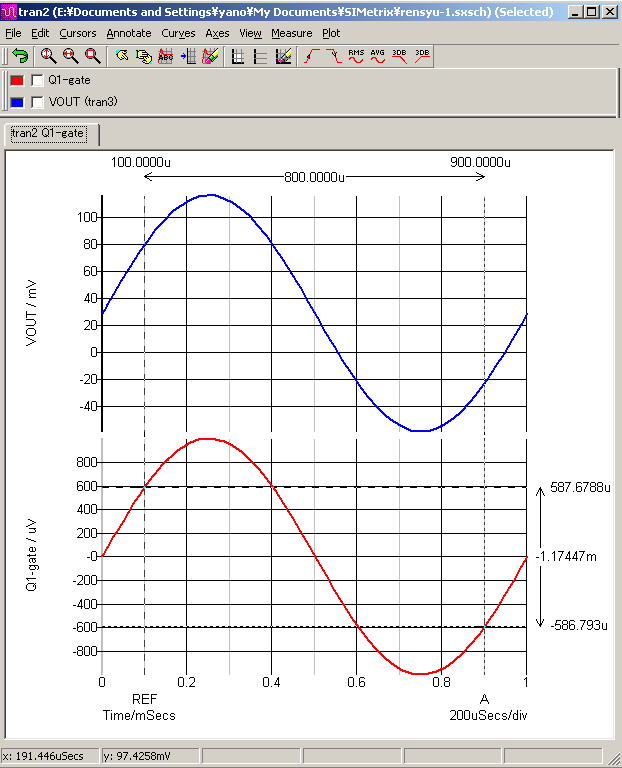

すると、左のカーソルは赤の頂点にあります｡次にCTRLキーをおしながらTABキーを押してください｡
図１２

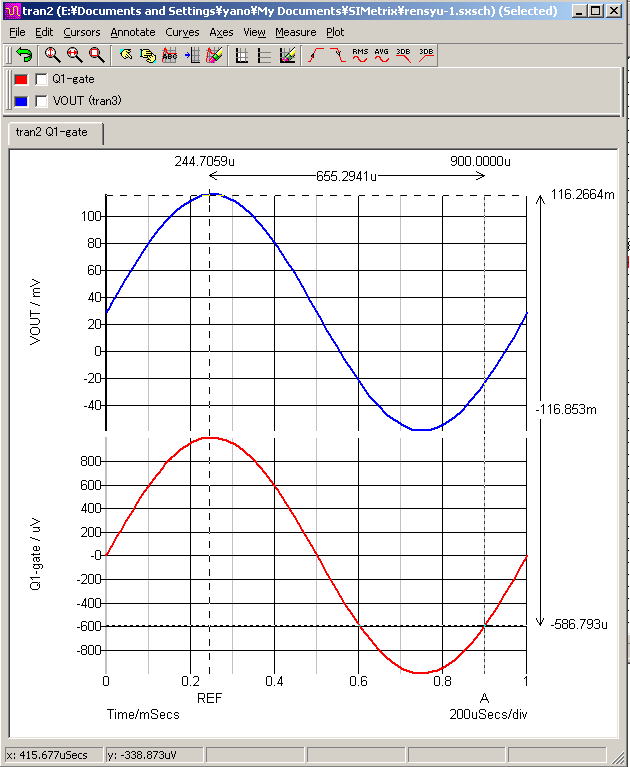

すると、カーソルは青の方にいきました。
前は､約1mVで今度は約116mVなので、増幅率は116倍と分かります｡
ここでは、グラフが2つなので、CTRLキーを押しながらTABキーをおすと赤青を行ったり来たりですが、３つだとさらに上に動きます｡
また、右カーソルはTABキーだけで上下に動きます｡
【2点間の電圧測定】
省略
【その他の測定】
図１３
グラフを消します｡
V4を100mVにしてシミュレーション時間を50mSにしました｡Runしました｡
ProbeコマンドでV4とVoutを先ほどのように2つのグラフ表示します｡

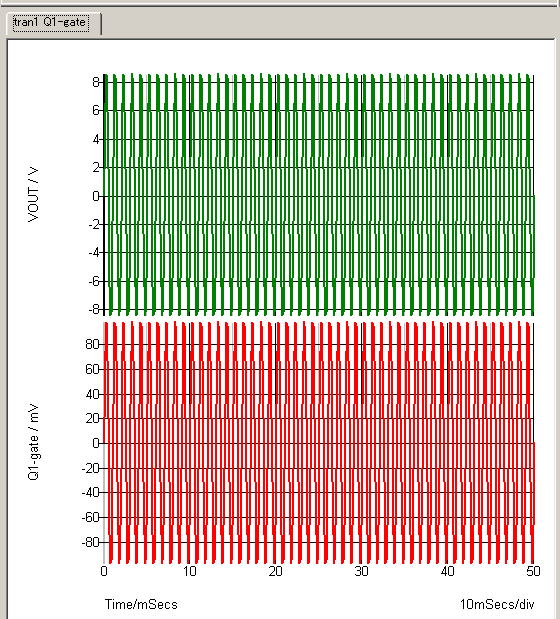

図１３
このように表示されています｡電圧の実効値を測りましょう｡
図１４

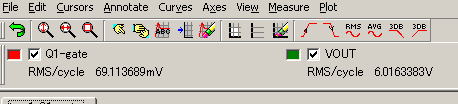

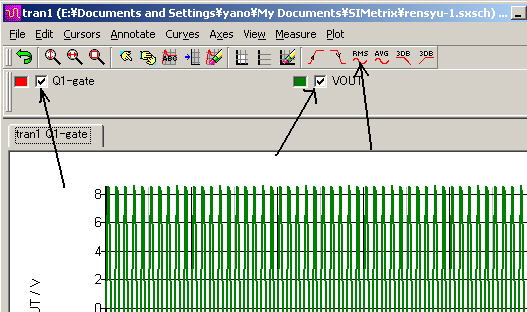

赤と緑にチェックを入れてRMSアイコンをクリックします｡
図１５
このように測定できます｡6.02/0.069=87.2倍です｡おや、歪んでいるなあ｡
そこで､
図１６

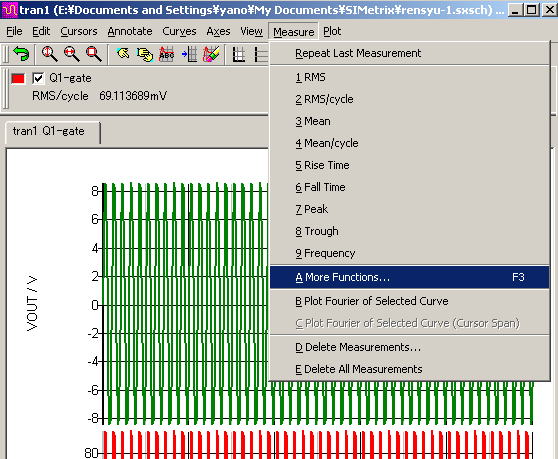

これをクリックします｡
図１７

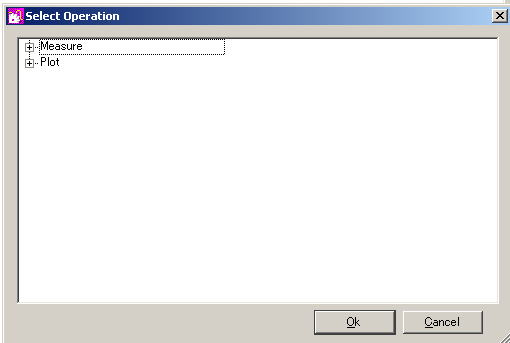

Measureの＋をクリックします｡
図１８
次に、いまは、過渡解析なのでTransientの＋を押します｡
図１９

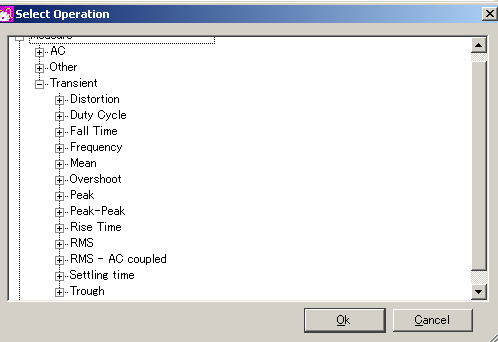

すると、測定できる項目が現れます｡
歪なので､Distortionの＋をおします。
図２０

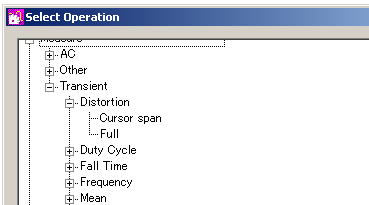

すると、カーソル間（Cursor span)か全体(Full）かを指定できます｡ここではFullをクリックして選びます｡
図２１
OKボタンを押します｡
図２２
このように表示されます｡
【フーリエ解析】
さて、高調波歪はどうなのでしょう｡
グラフを消します｡
図２３

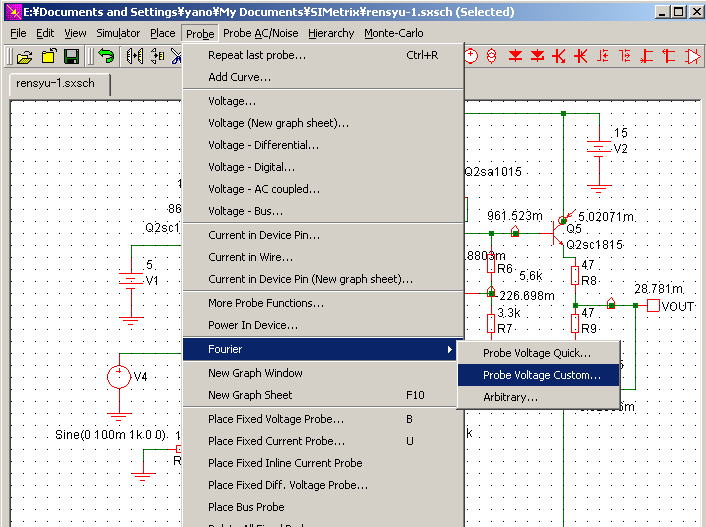

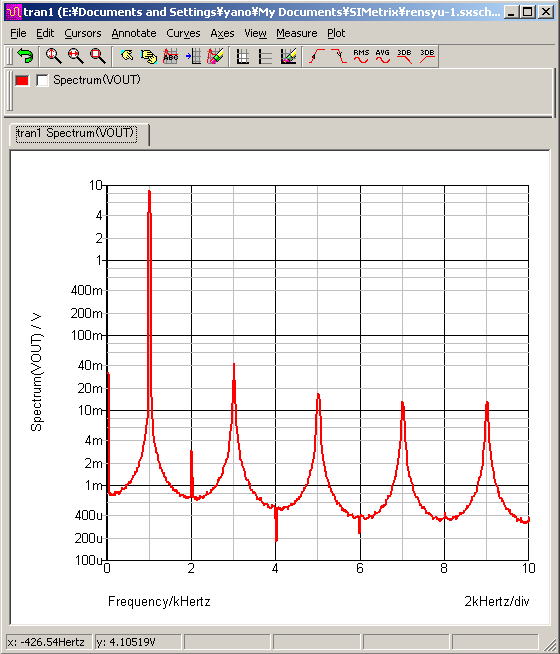

フーリエ解析を行います｡フーリエ解析は十分な波形数が必要です｡クリックしてプローブが出るのでVOUTをクリックします｡
図２４

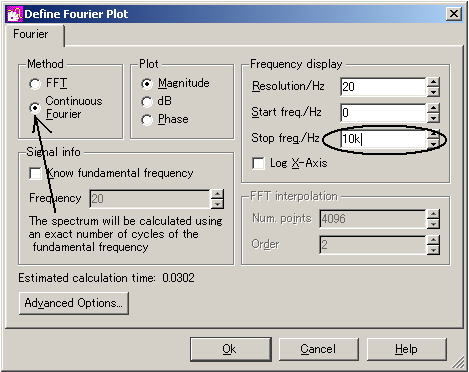

矢印をチェックして、丸で囲んだところを変えます｡ここでは10次波までなので10KHzです。OKボタンを押します｡
図２５
となります。
さて、ひずみを測定するときは、過渡解析の時間分解能が関係してきます｡
【X-Y表示】
では、過渡解析時間を1mSに戻し、Runします。
図２６

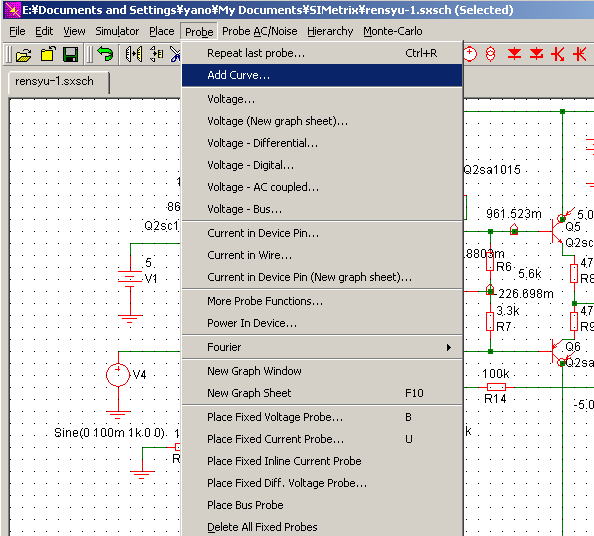

Add Curveをクリックします｡
図２７

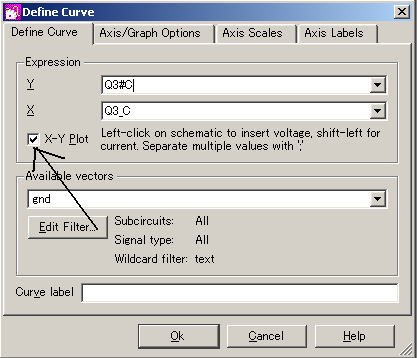

X-Y Plotにチェックを入れます｡Xのテキストボックスをクリックして、マウスでQ3のコレクタをヒットします｡
次にYのテキストボックスをクリックしてからSHIFTキーを押しながらマウスでQ3のコレクタをヒットします｡
すると、図のようになるはずです｡
OKボタンを押します｡
図２８

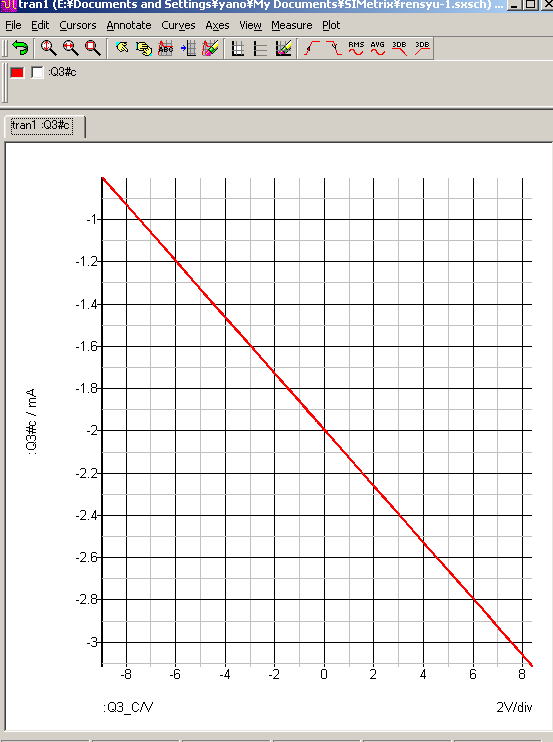

するとQ3のロードラインが表示できます｡
【電流測定】
グラフを消します｡
図２９

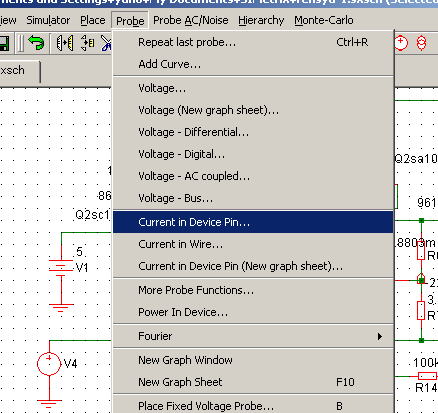

これをクリックすると、端子の電流が見れます｡
Q3のコレクタとエミッタです｡

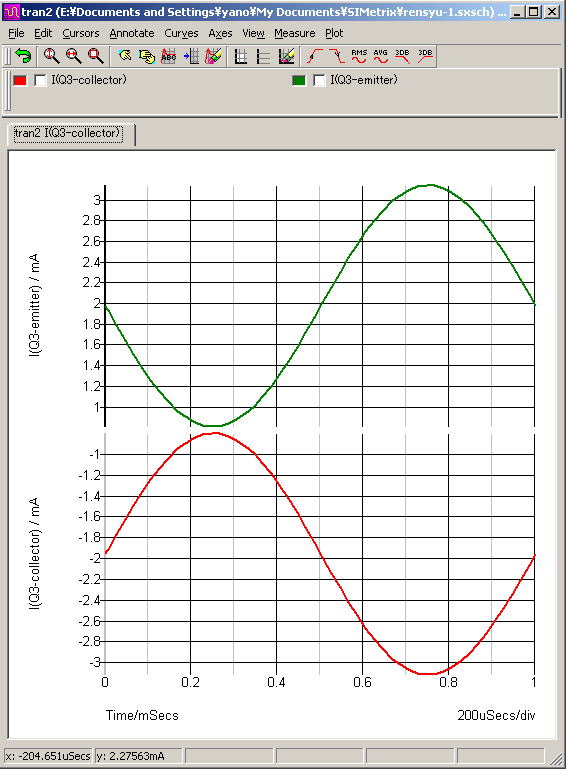

図３０
すると、エミッタは＋なのにコレクタはーです。つまり、端子に流れ込む場合は＋、流れ出るほうはーになります｡

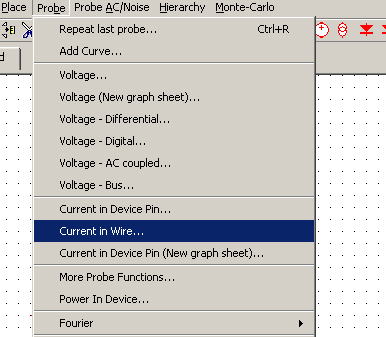

また、電線の電流を見るものがあります｡
図３１
これをクリックすると電流が見れます｡
図３２

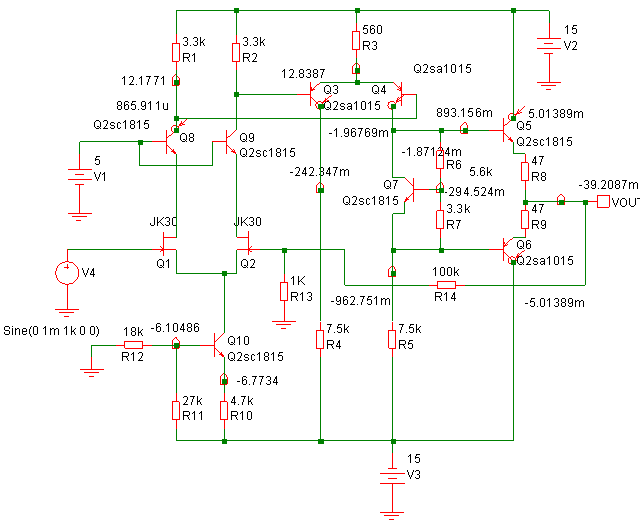

この回路のA,B,C,Dをヒットしてみました｡
図３３

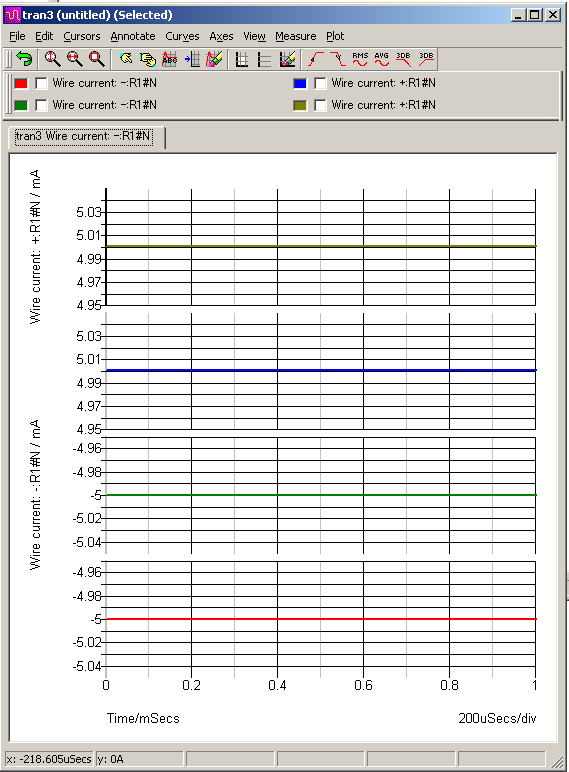

うえからA,B,C,Dです。A,Bは＋なのに、C,Dは-です。
つまり、Current Wireは、電流が左から右なら＋、上から下なら＋となり、逆の場合-になるということに注意します｡
【電力の測定】
ここ
つづく
