Simetrix入門ーシンボルエディタの使い方
Ver.1.000　2009.05.16

更新履歴
2009.05.16　Ver.1.000　新規作成

シンボルエディタは、部品のシンボルを作ります。

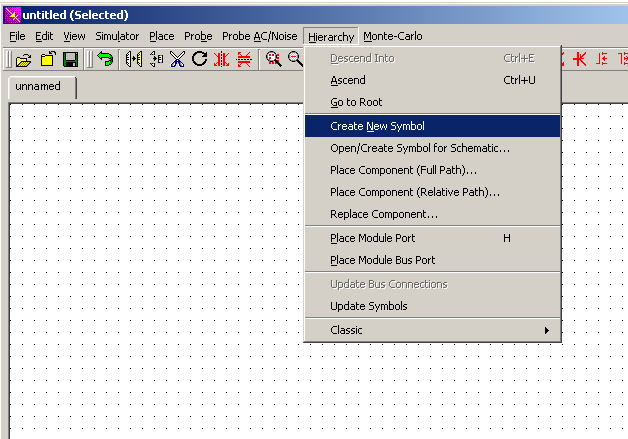

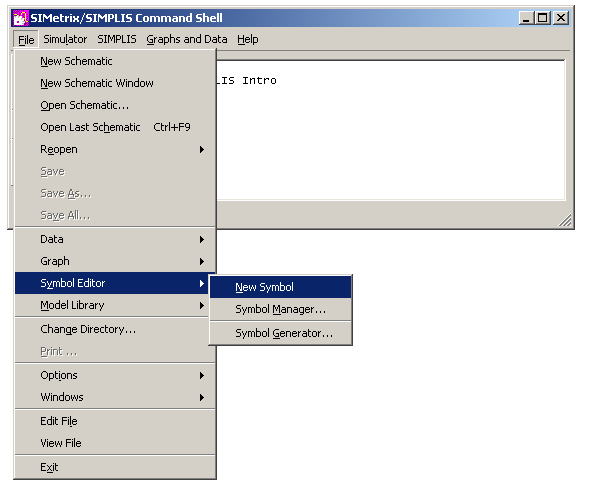

新規に作成するときの呼び出し方は､

図１

あるいは､

図２

でもかまいません。

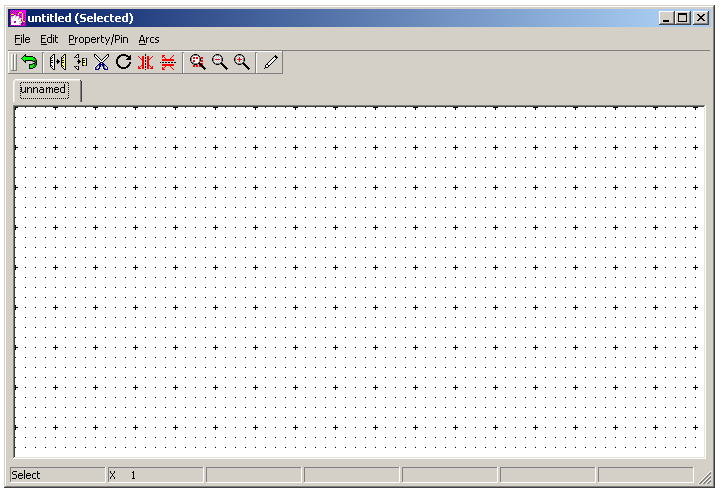

すると、

図３
がでてきます。

では、トランスを作ってみましょう。


図４

ペンアイコンを押してトランスを描きます。

図５

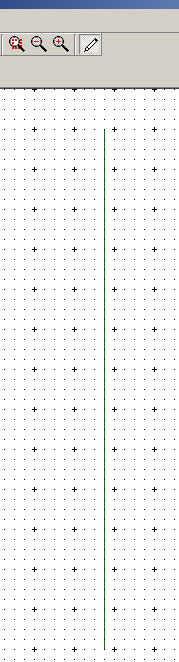

左クリックで、線が着いて来ますので、引いて左クリックで固定されます。右クリックで線がマウスから離れます。

線をクリックして青くします。


図６

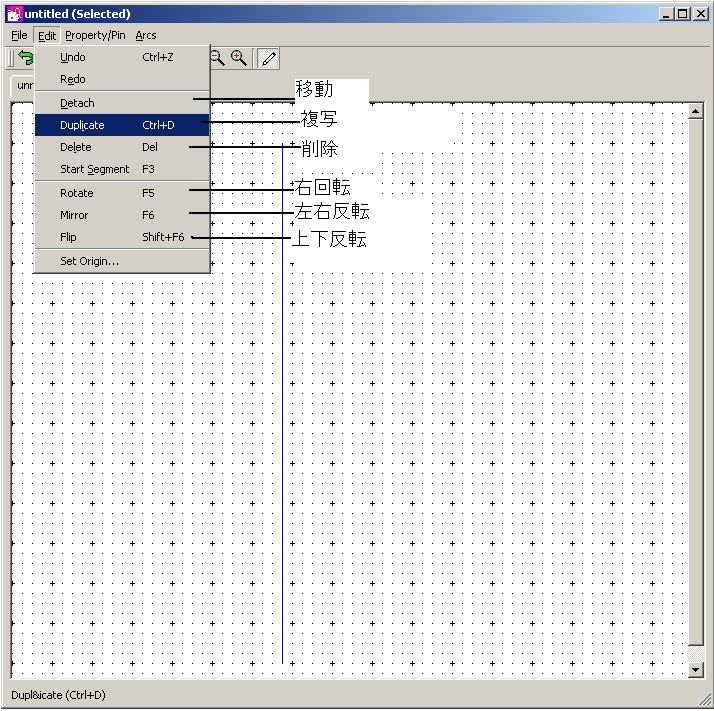

Undoはやりなおし、Redoはやりなおしのやりなおし。

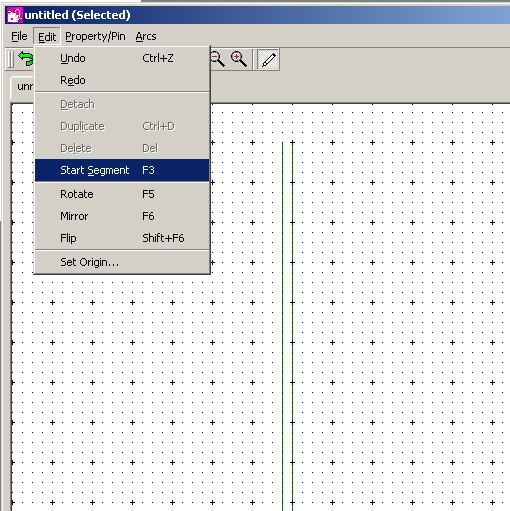

そして、複写します。


図７
Start　Segmentを押します。

図８

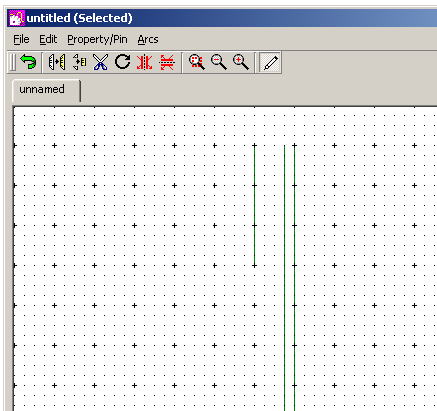

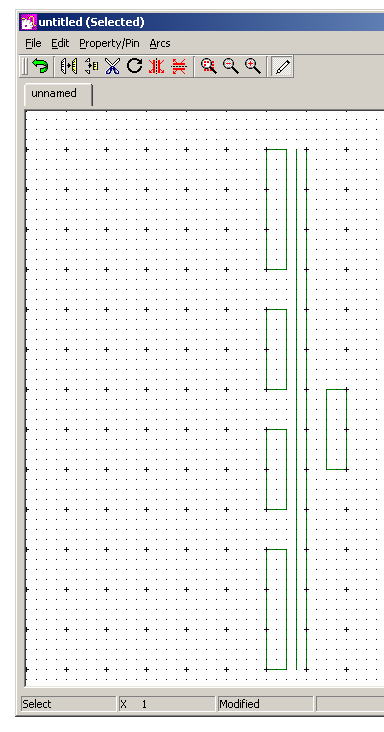

線を引き、これを複写します。これを繰り返して、以下のように仕上げました。
なお、端子の配置から必ず黒い点の長さに引いてください。

図９

端子をつけます。


図１０

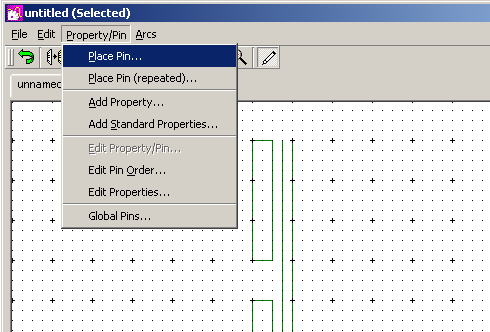

Place　Pin...は、1端子毎押しますが、Place　Pin(repeated)...はくりかえしで端子を置けます。


図１１

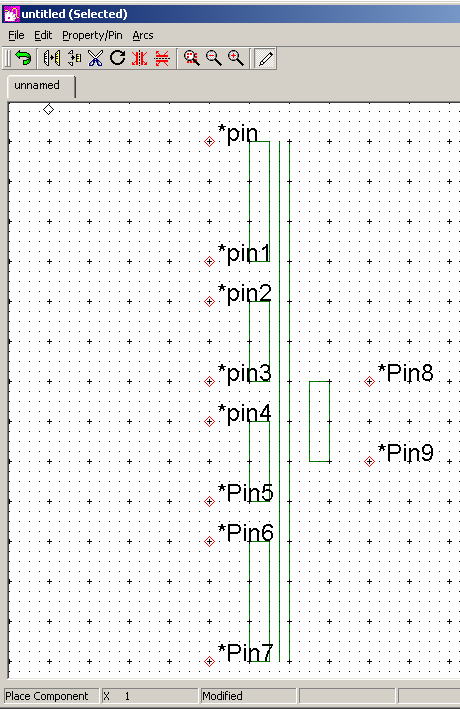

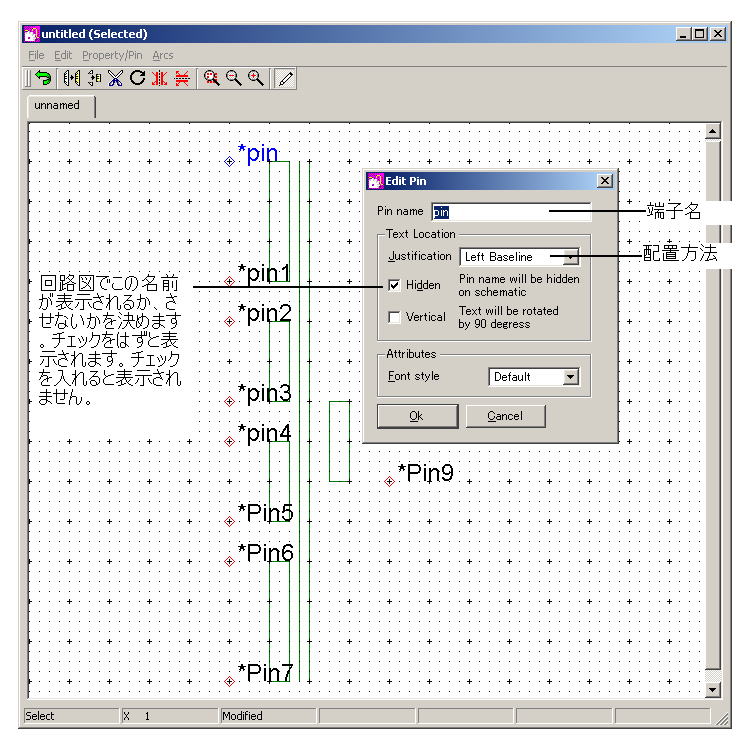

つぎに、端子名を変更します。端子をクリックしてあおくします。右ボタンを押します。

図１２


図１３

これを繰り返してこのようになりました。

図１４
なお、名前に*P1のように*がついていると非表示であることを表しますので注意してください。

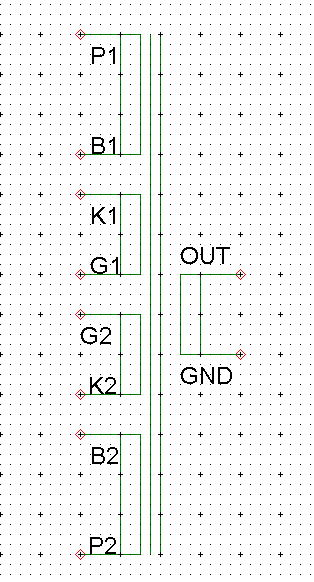

線をつなぎます。このとき､端子の赤い四角の中の黒い十字マークと線がつながってないと、回路で配線してもつながらないシンボルになるので要注意です。

図１５

文字はクリックすると青くなりますので、マウスの左ボタンを押しながら動かすとついてきますので移動してください。

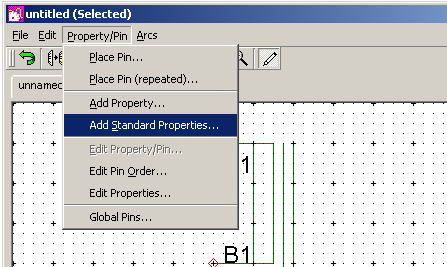

つぎに、

図１６
これを押してください。

図１７

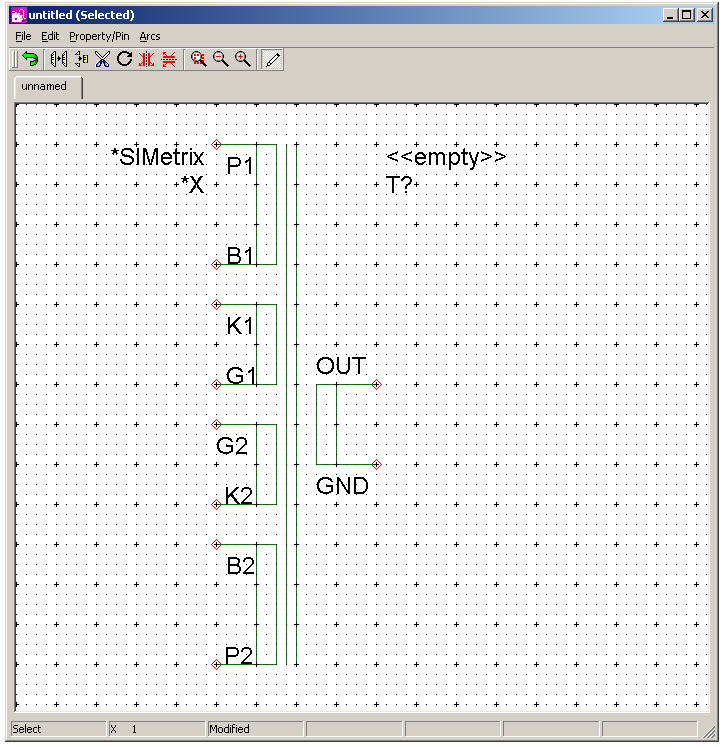

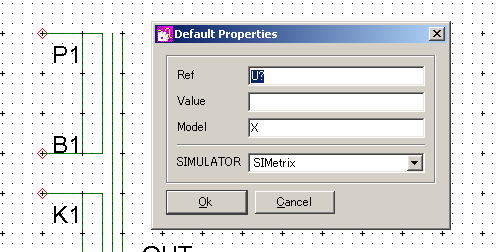

すると、この画面が出てきます。U?をトランスなのでT?に変えます。OKを押します。


図１８

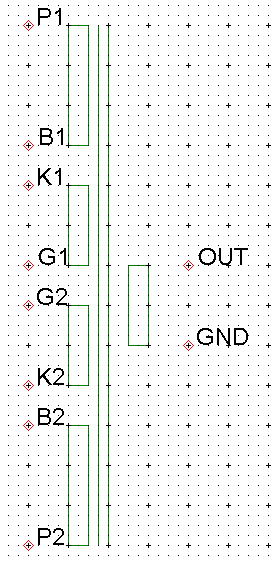

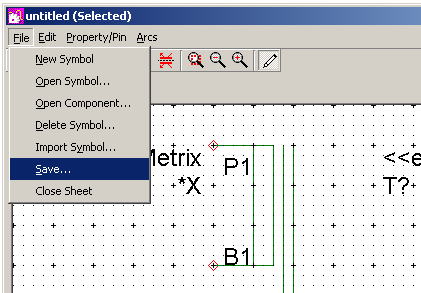

完成しました。これをライブラりに追加します。


図１９

これをクリックします。

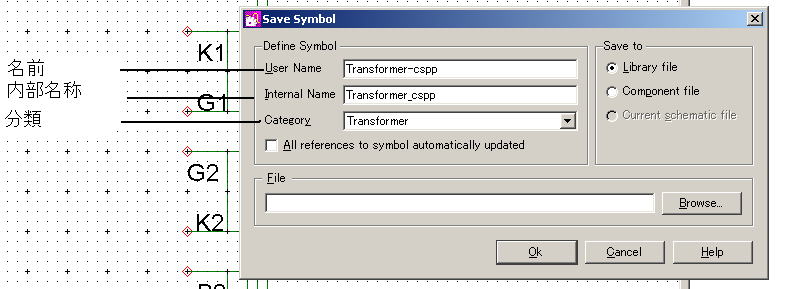

図２０

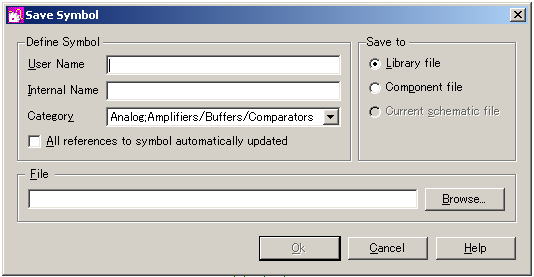

この画面が出てきます。


図２１

Fileは、Program　Filesの中のSIMetrixIntro53のsupportのsymbollibsにシンボルファイルがあります。

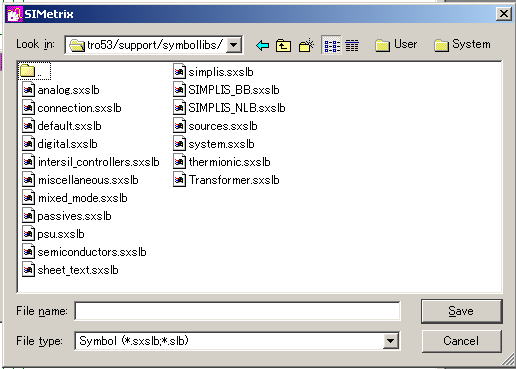

Browse...をおして、Program　Filesの中のSIMetrixIntro53のsupportのsymbollibsを開きます。


図２２

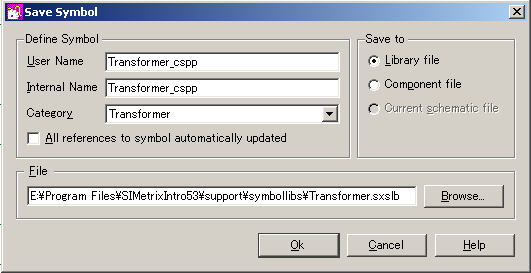

ここではTransformer.sxslbが既にあるのでこれを選んでSaveとなります。
ないときは､File　nameにTransformerと書いてください。



図２３

こうなりますのでOKと押してください。

では、呼び出してみましょう。

図２４

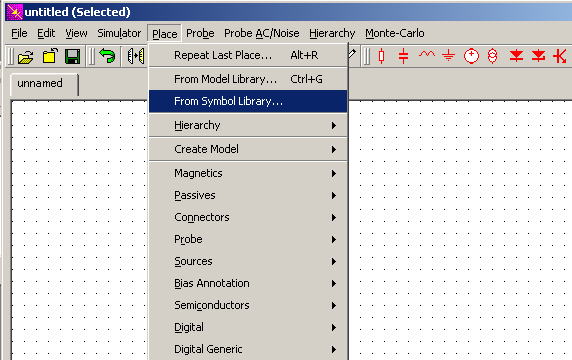

回路図シートでPlaceからFrom　Symbol　Library...をクリックします。


図２５

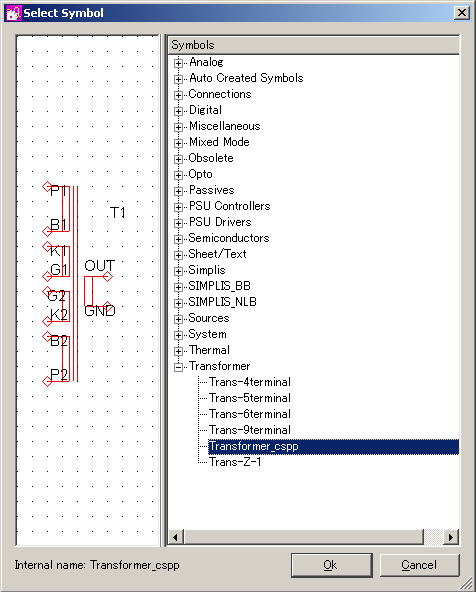

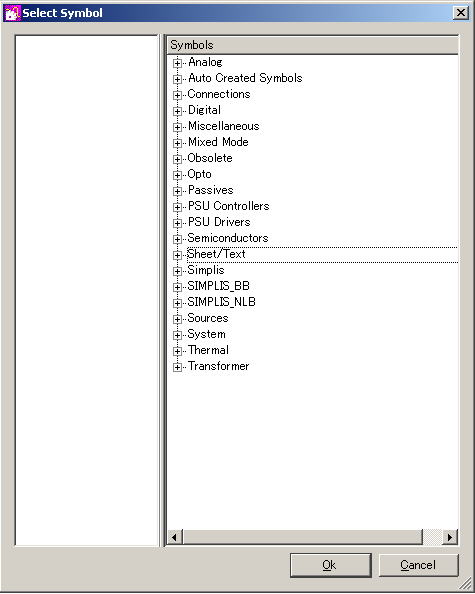

ここのTranformaerの左の＋を押します。そしてTransformer_csppをクリックすると

図２６

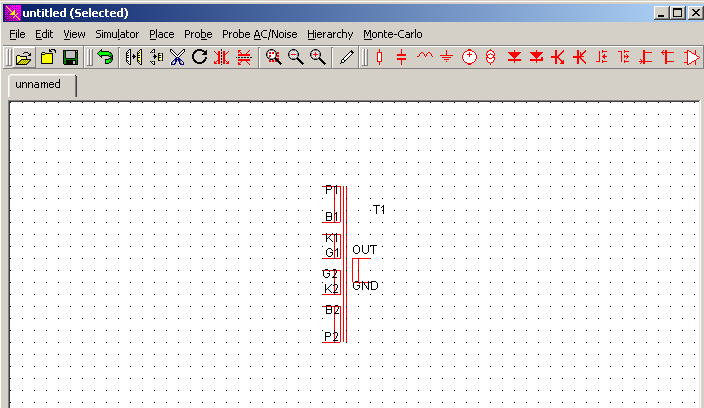

と表示されます。
OKを押します。


図２７





つづく
