図１

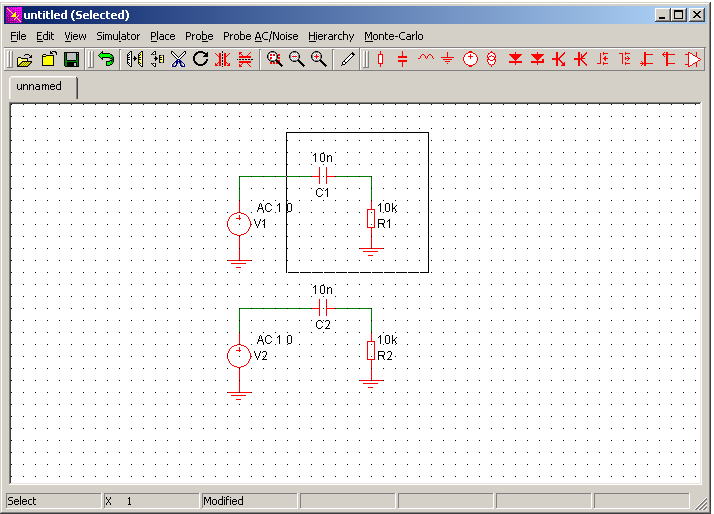

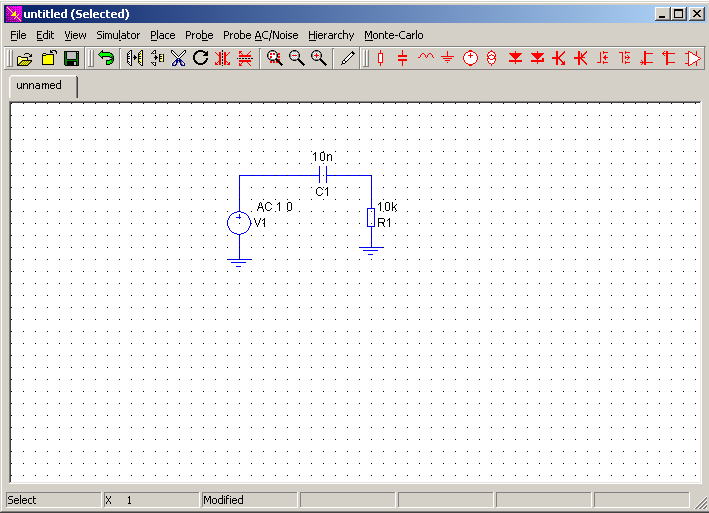

いまこの回路が書いてあるとします｡この回路の左上からマウスの左ボタンを押しながら右下へ動かし回路を囲みます｡
図２

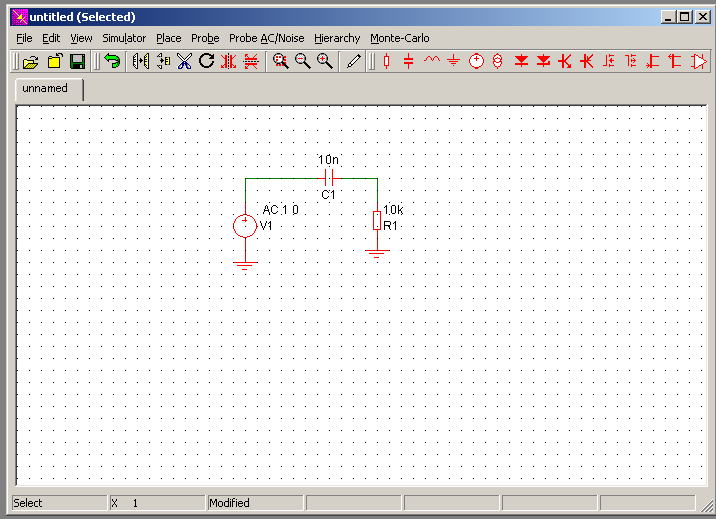

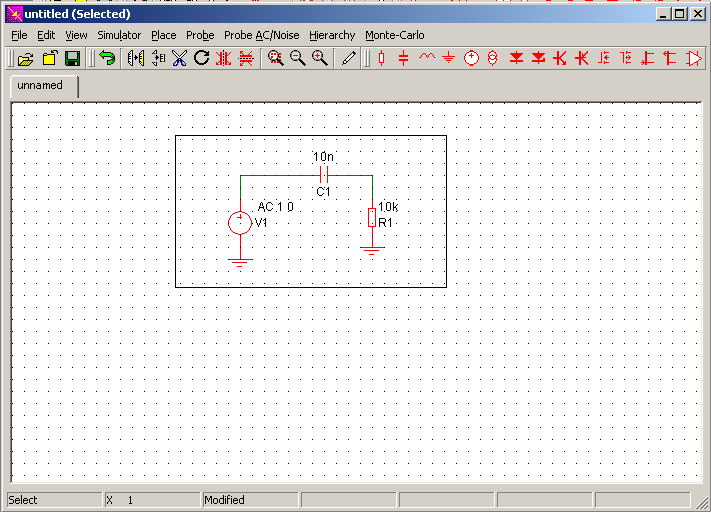

マウスの左ボタンを離すと青くなります｡つまり、領域が選択されたわけです｡
図３
こうなります｡
図4

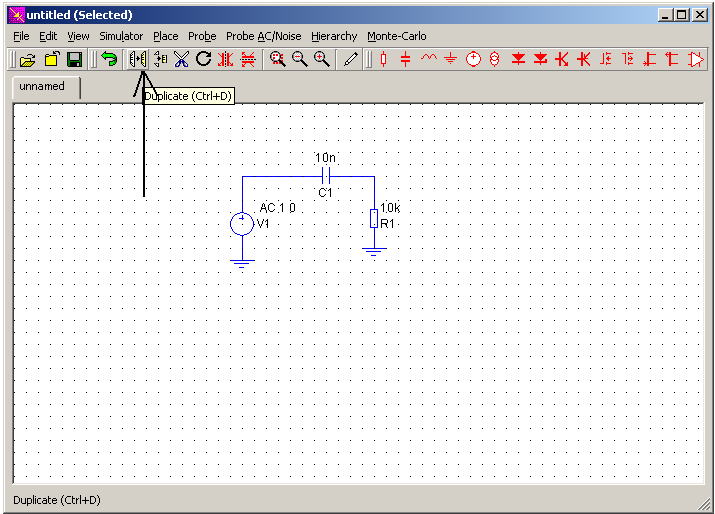

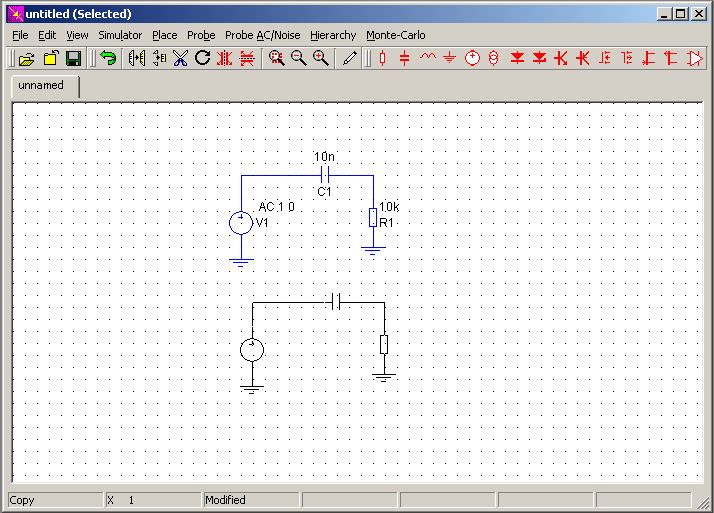

矢印のボタンを押します｡そして、マウスを動かすと回路がくっついてきます｡
図５
左ボタンをおすとコピーされます｡
図６
C1とR１を指定します｡

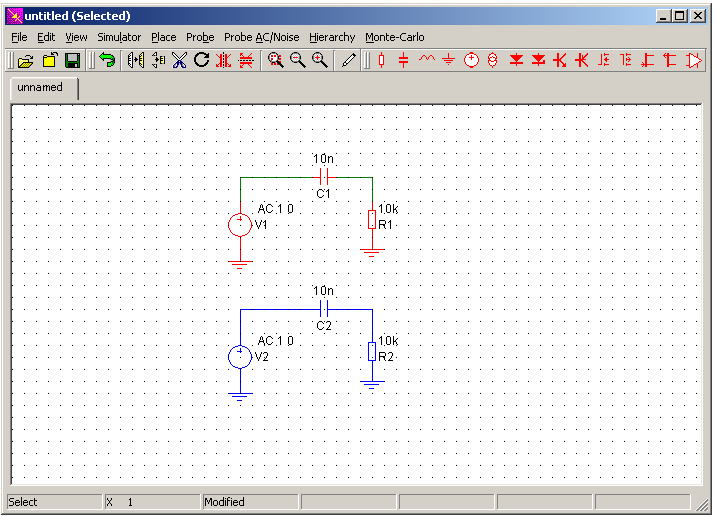

図７

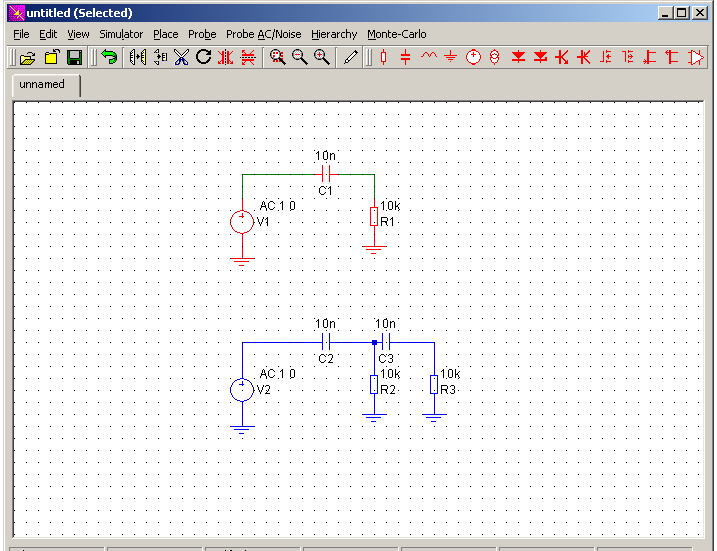

コピーしてC2とR2にくっつけます｡
図８
【移動】

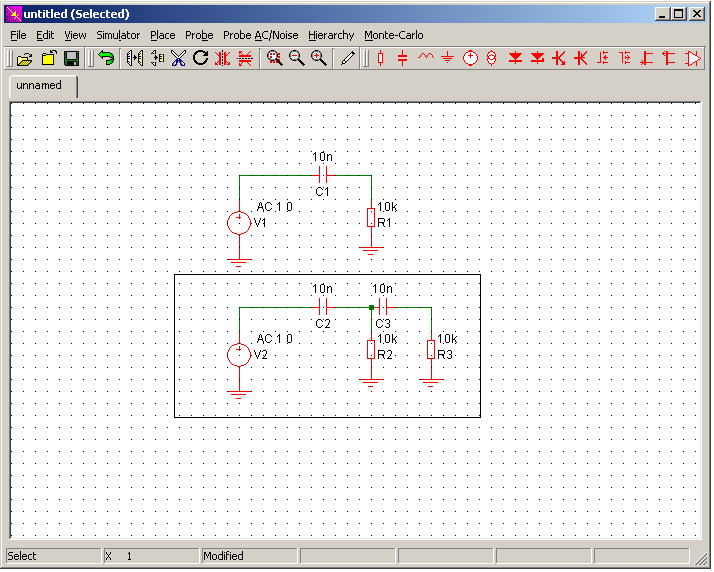

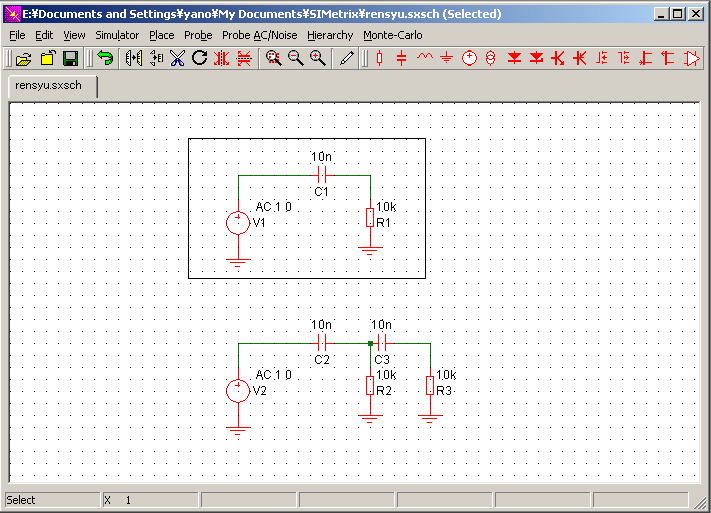

下の回路を移動してみましょう｡まず回路を先ほどのように囲みます｡
図９

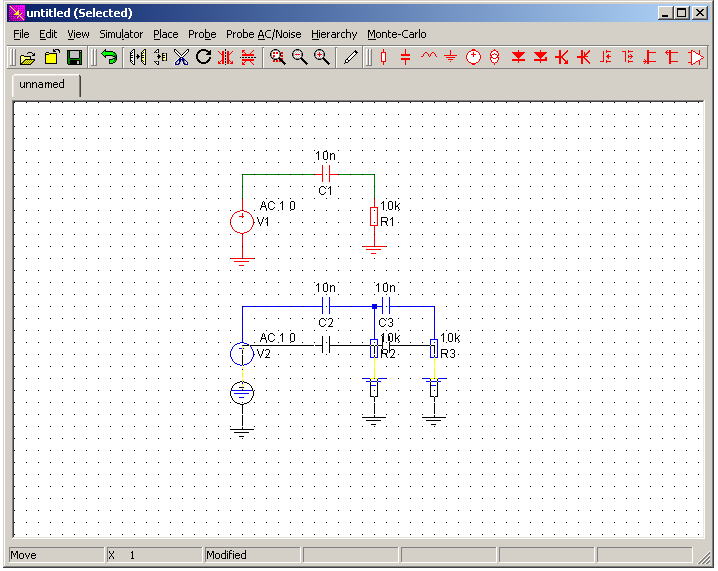

すると、青くなります｡そこで、電線をマウスの左ボタンでつまんで下の動かします｡
図１０
すると、マウスについてきますので､ボタンを離すとそこに配置されます｡
図１１
【アンドゥ（やり直し）】

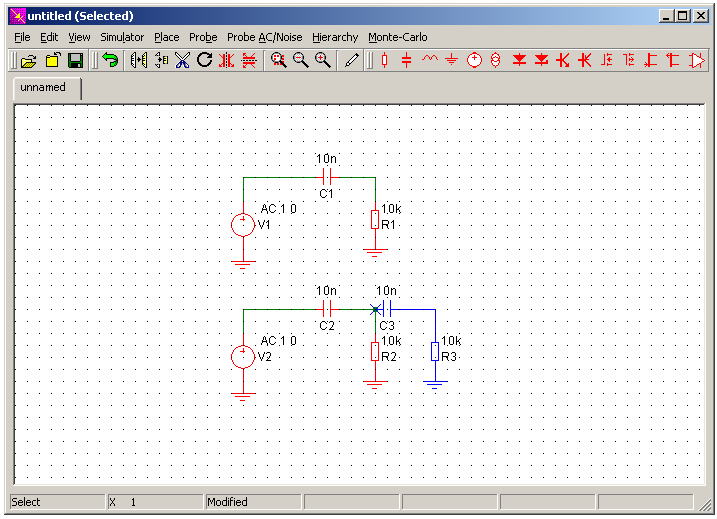

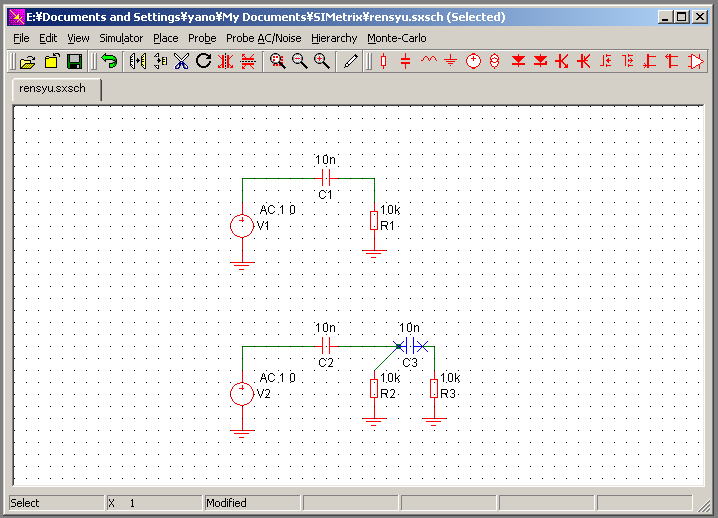

C3をつかんで右に移動したらこうなりました｡
図１２
そこで、やりなおしましょう｡
図１３

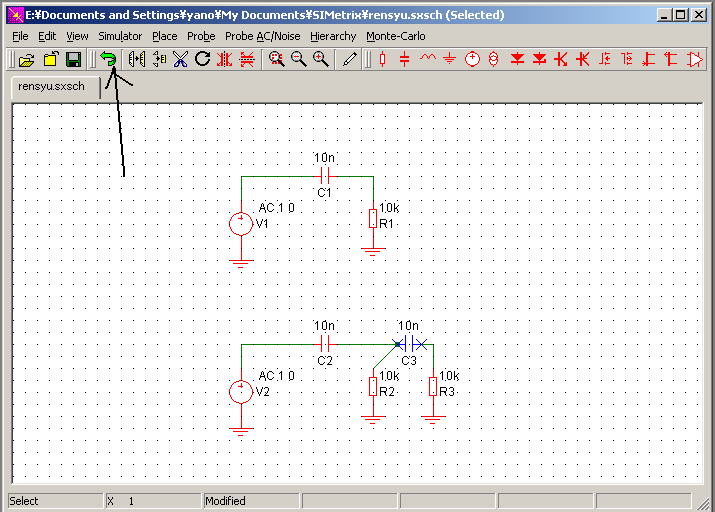

矢印のアイコンを押すと押した数だけ戻ります｡ただし、その回数は、限りがあります｡
では、回数を変更するために､コマンドシェルを引っ張ってください｡
図１４

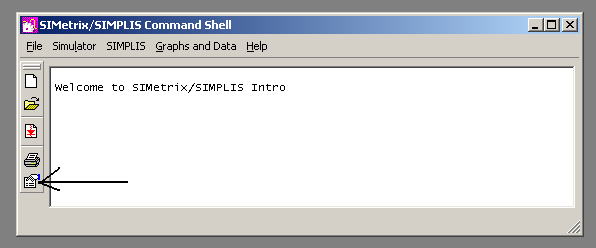

このアイコンをクリックしてください｡
図１５

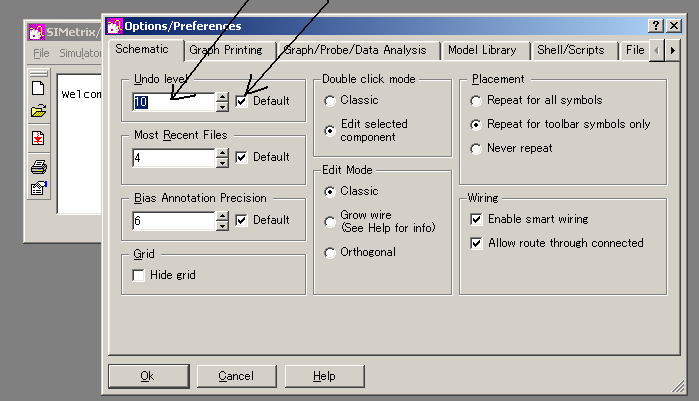

このDefaultのチェックを外し､10を好きな数だけ増やしてください｡
OKボタンを押します｡
回路図に戻ってください｡
【切り取り】
図１６
範囲を指定して青くします｡
図１７

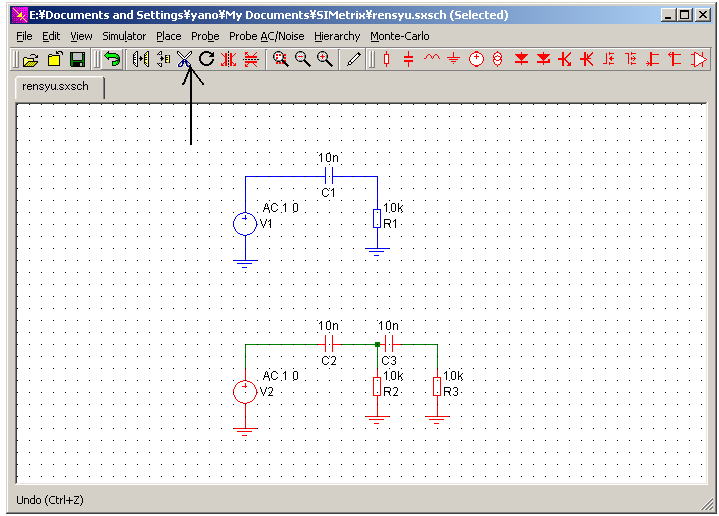

はさみアイコンをおすと切り取られます｡
なお、以上の説明では、ひととおりしかないようですが、実際はなんとおりもあります｡
図１８

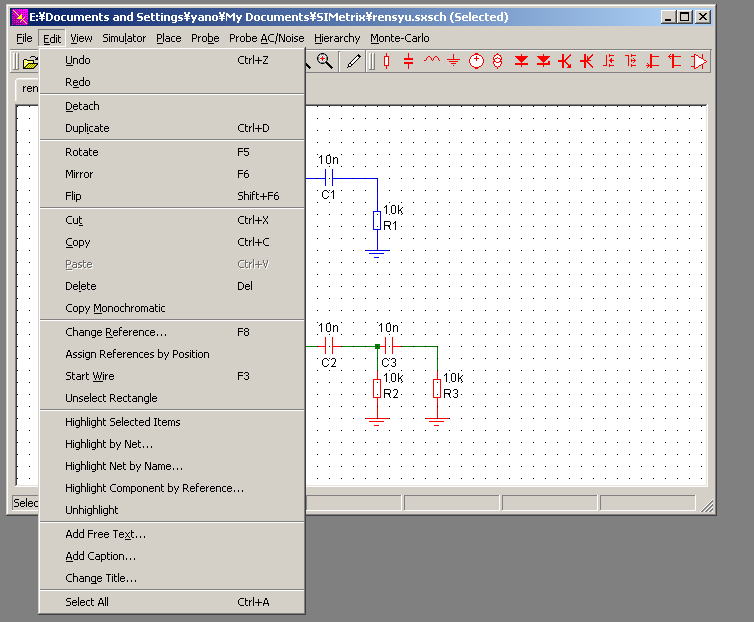

Editメニューには、Redoがあります｡Undo,Cut、Copy,Delete、Duplicateは既に説明したものです｡また、Undoの右側にCtrl+Zとかかれています｡
これは、Ctrlキーを押しながら大文字のZでも良いこと示しています｡

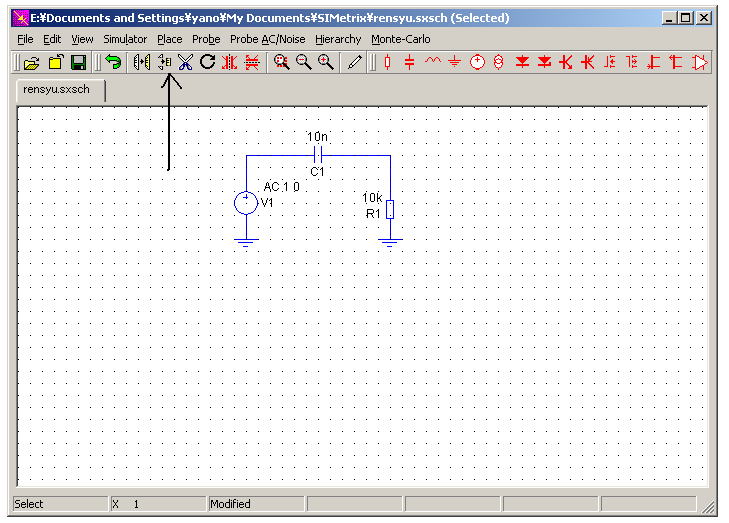

図１８−１
移動には、矢印で示したアイコンでもできます｡
【端子】
図１９

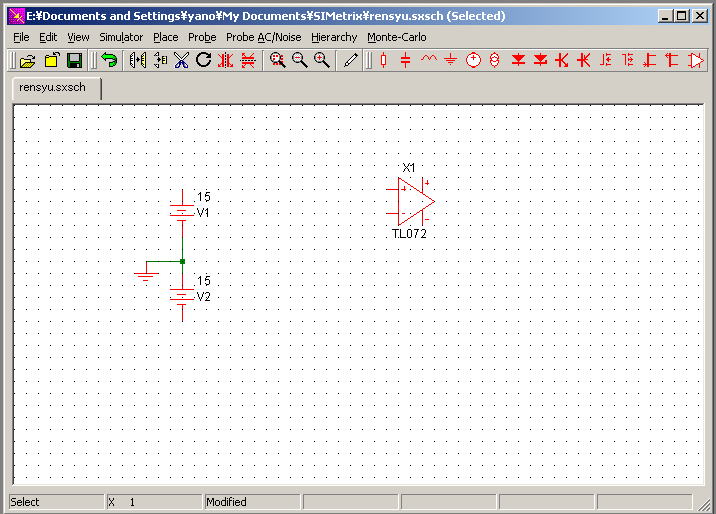

OPアンプの電源を直接つないでも良いのですがもっとうまい方法があります｡それは端子（Terminal)です｡
図２０

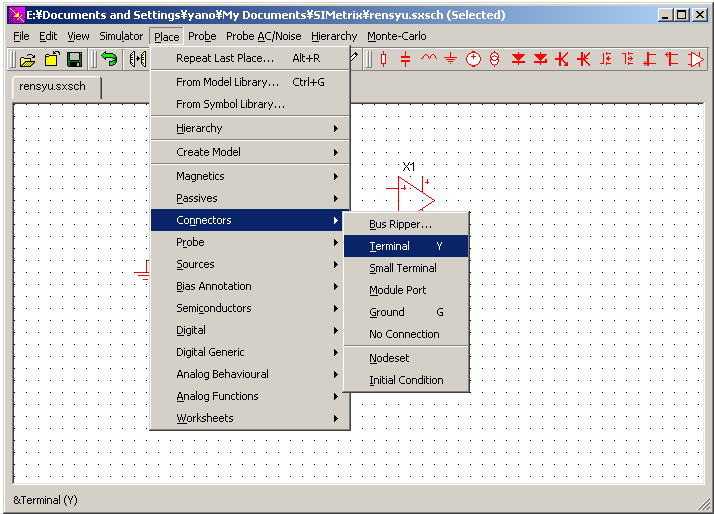

Terminalをクリックします｡
図２１
マウスに端子がついてきます｡V1の端子にくっつけます｡
図２２

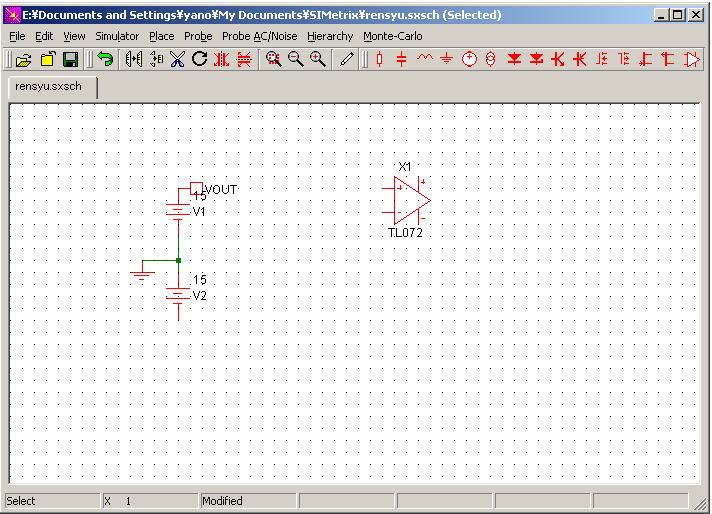

端子がつきました｡端子をクリックしてください｡青くしてコピーをつくりV2の端子､X1の＋、−端子につけてください｡
図２３
次に、端子をクリックして青くして､右クリックします｡そしてEdit Part...をクリックしてください｡
図２４

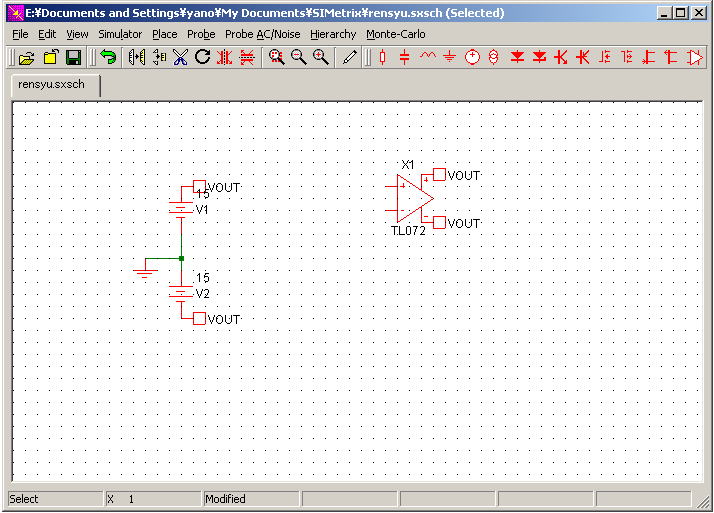

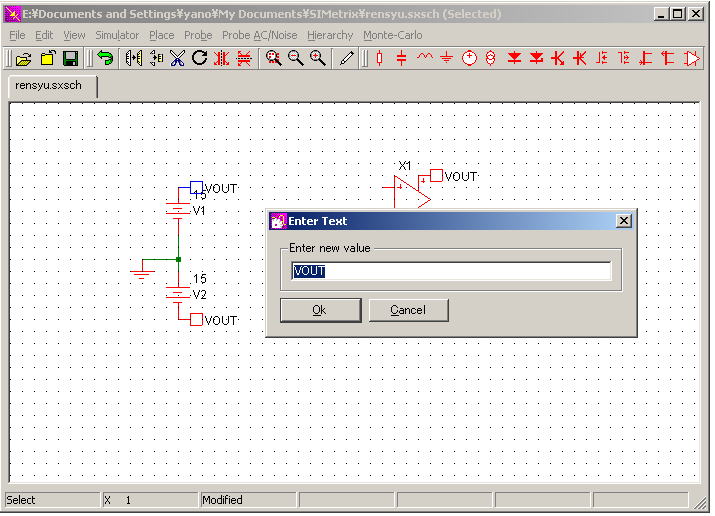

端子名を入力します｡+15VをVCC、-15VをVEEとします｡青色のVOUTをVCCと書き直してOKボタンを押します｡
同様にして、４つとも名前を付けます｡

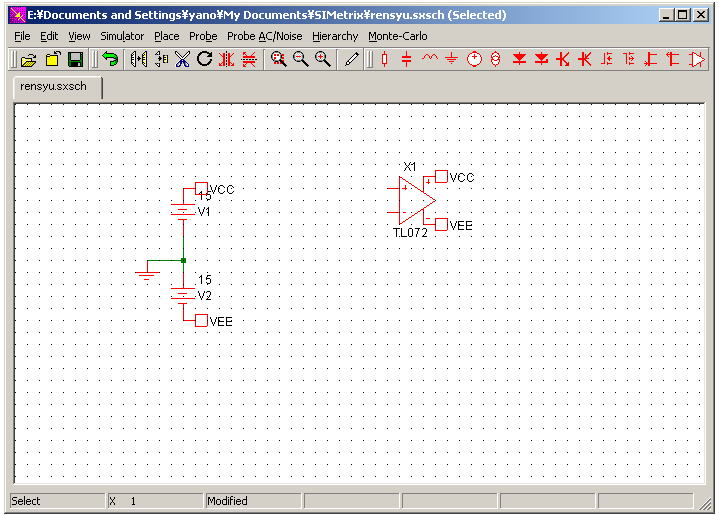

図２５
さて、ここからがポイントです。X1を囲んで青くしてください｡そして複写してください｡
図２６
どうですか、電源配線が不要ですね｡次に上下反転をしてください｡

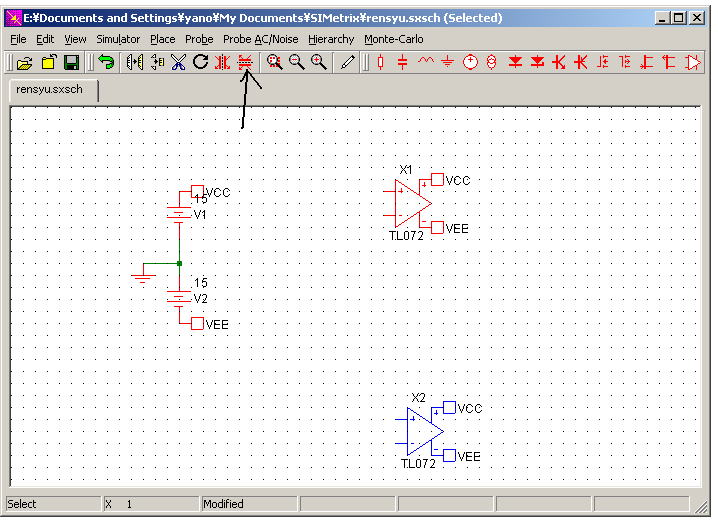

図２７
上下反転アイコンを押します｡

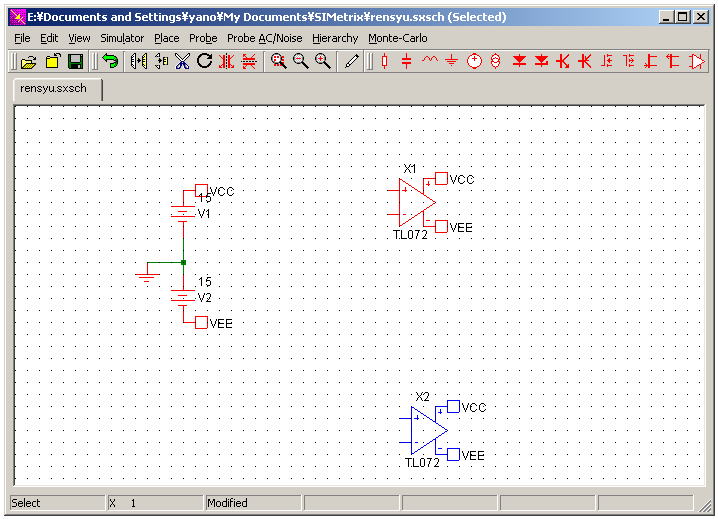

図２８

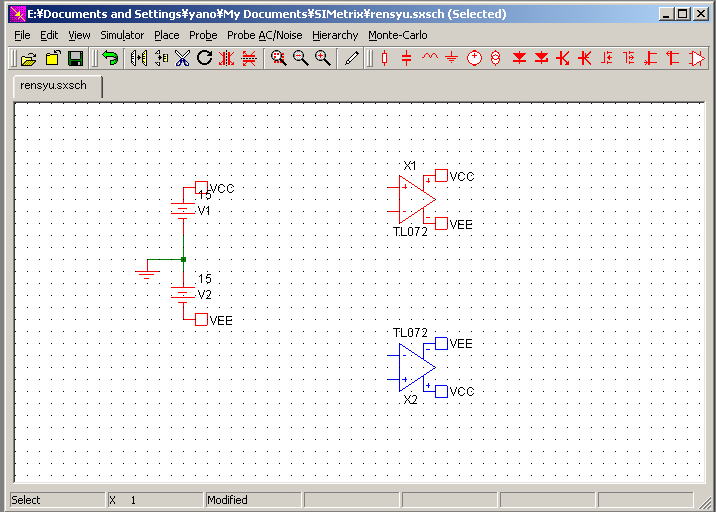

どうですか、X2が上下反転したので､こうすれば､計測器アンプも簡単になりますね｡
つづく
