PSoC Designerの使い方
Ver.1.002 2023.3.2
更新履歴
2023. 2.27 Ver.1.000 新規作成
【はじめに】
PSoC Designerを使って何年にもなりますが、まだよくわかっていません。でも、知っている範囲で説明します。
ドキュメントとデータシート

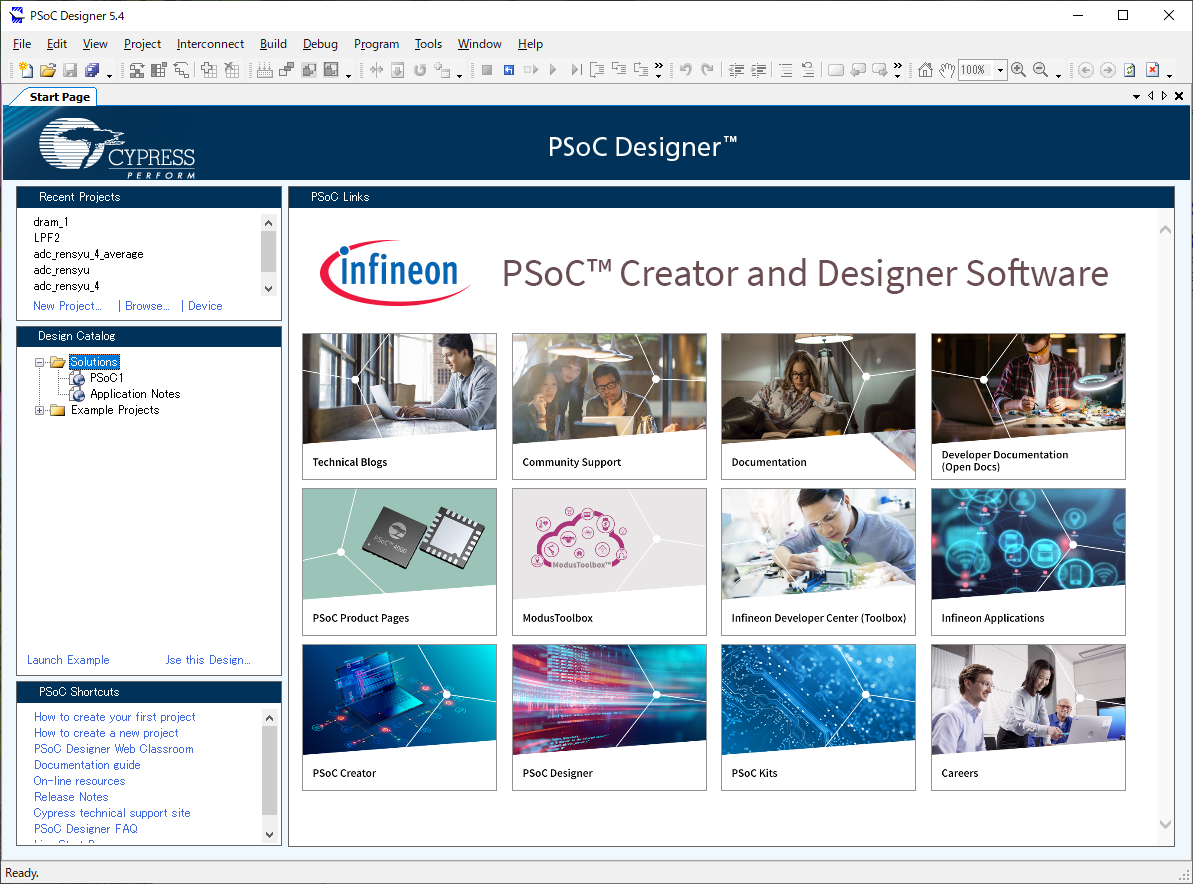

起動するとこの画面になります。
図１−１起動画面
さて、まず、基本的なことから始めましょう。
Helpをクリックして、ください。
図１−２ Helpをクリック
ここで、About PSoC Designer 5.4をクリックしてください。

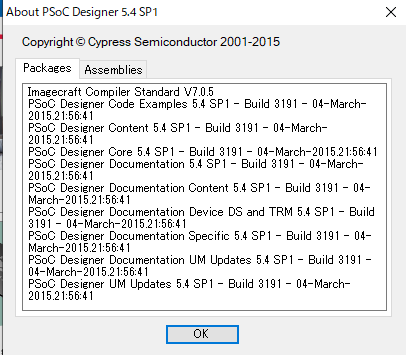

図１−３ バージョン表示
バージョンは、こうなっているはずです。古いものは、バージョンアップしてください。
ドキュメント

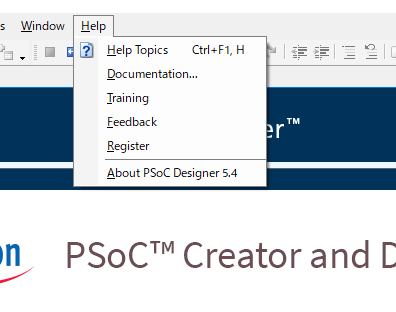

Helpをクリックして、
図１−４Helpをクリック

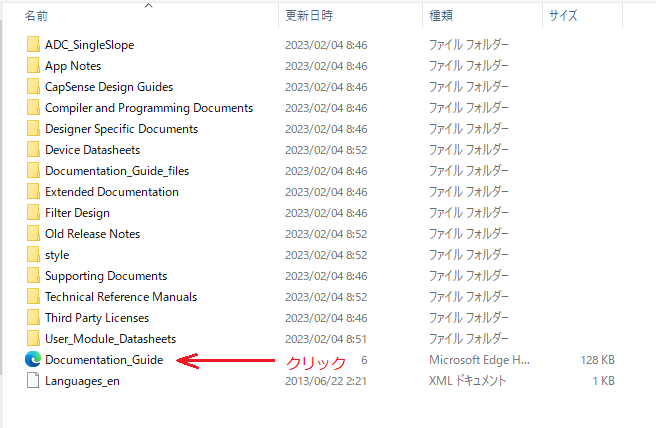

Documentation...をクリックします。そして
図１−５ これをクリック

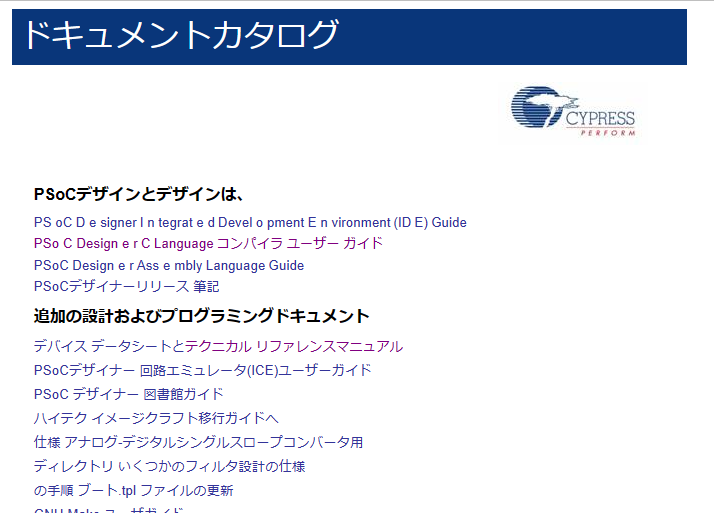

するとこの画面になりますが、翻訳できるものは翻訳するようにチェックを入れます。

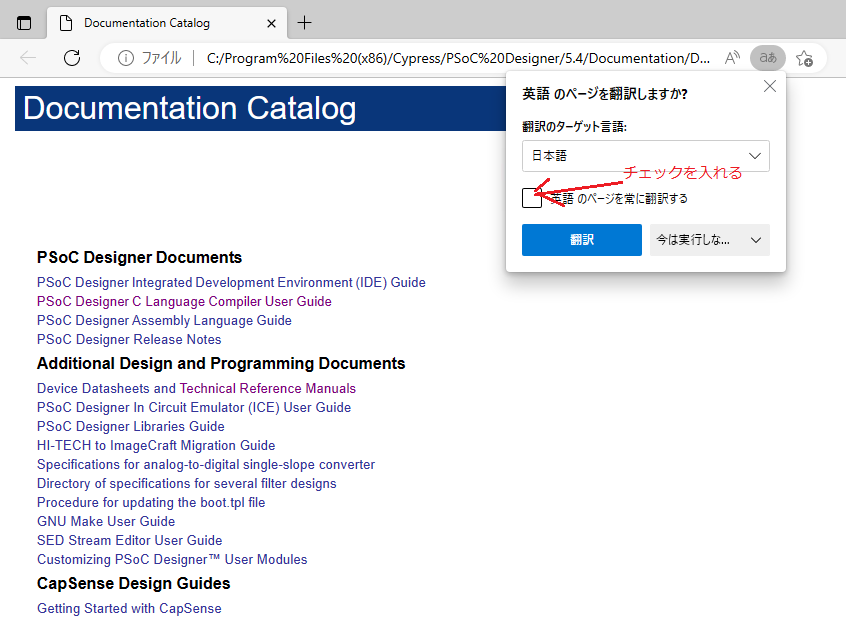

図１−６ チェックを入れて翻訳を押す。
すると、
図1−7 日本語になる
１．モジュールデータシート
さて、ここでは、まず、「コンパイラユーザーガイド」がポイントですが、それはさておいて、
図１−８ データシートをクリック

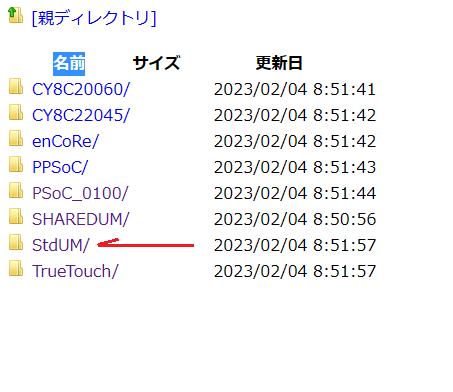

図１−９ StdUMをクリック
すると、標準部品モジュールの一覧が表示されます。
図１−１０ 標準部品モジュール
ここで、ADC10を開いてみましょう。

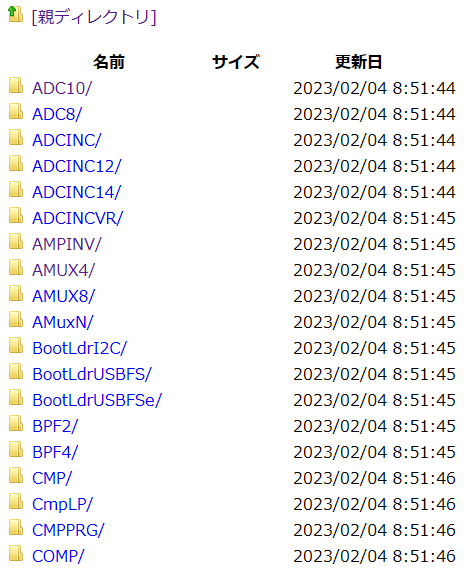

図1−11 Ver_1_30/を開く。

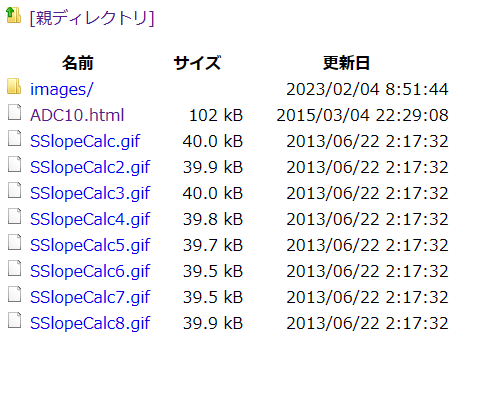

図１−１２ ADC10.htmlをクリック。ほかのファイルはhtmlファイル用の画像ファイル

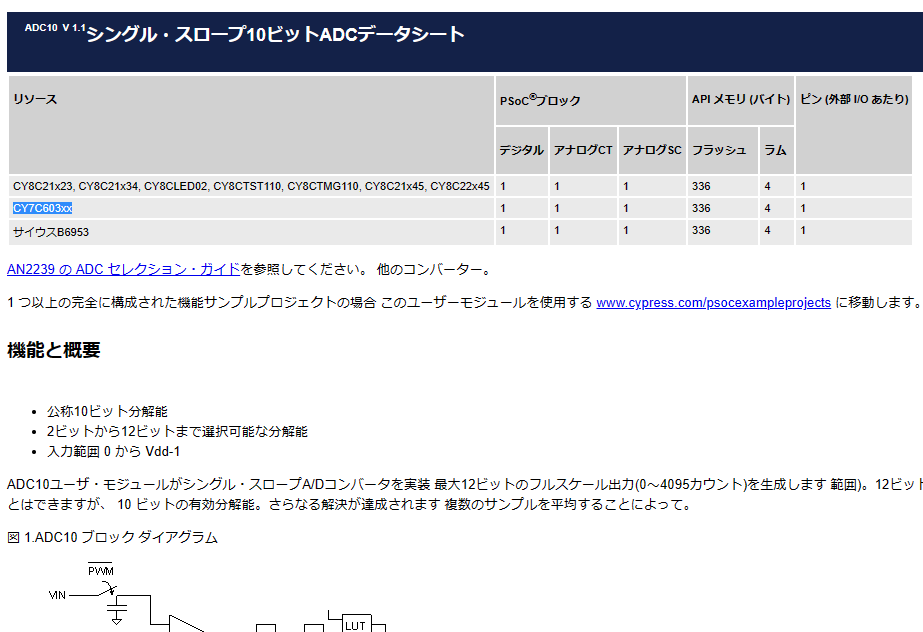

図１−１３ ADC10のデータシートが見れる
これで、日本語データシートを見る方法がわかったと思います。
2.コンパイラユーザーガイド
開発言語は、C言語です。その仕様を見ておかないとエラーメッセージがわかりませんね。
図１−１４ コンパイラユーザーガイドをクリックする。
普通のCのサブセットですから、注意しましょう。
3.フイルタの設計のExcelファイル
HelpのDocumentation...の中に、フイルタ設計用のExcelファイルがあります。

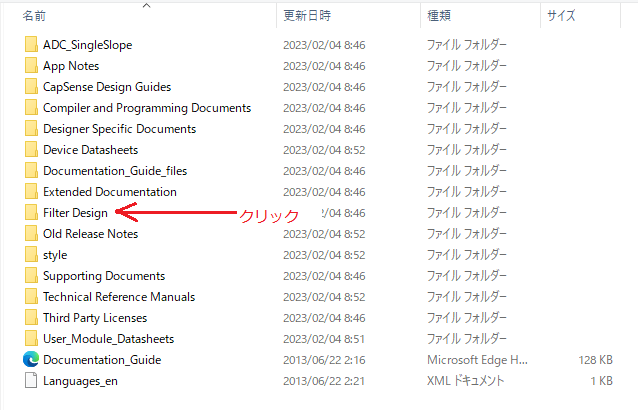

図１−１５ Documentationの中のFilter Designをクリックする

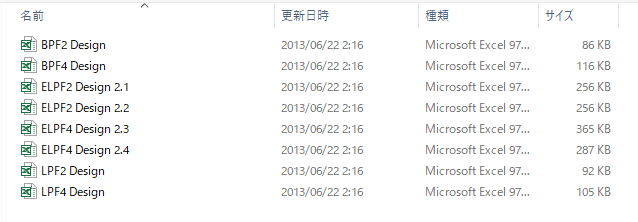

図１−１６ フイルタ設計用のExcelファイル
このExcelファイルでフイルタ設計をします。フイルタ設計ウィザードもありますが、こちらのほうがよくできています。
なお、Libre OfficeのCalcでも、問題なく使うことができます。また、読み取り専用になっていますので、別名で保存して、自分の作業領域においておくとよいでしょう。別名保存すると、読み取り専用は解除されます。
Projectの作製

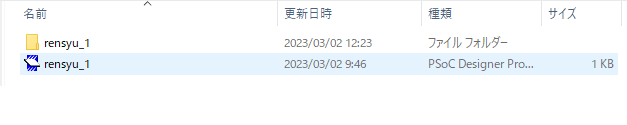

Rensyu_1の作製
一番簡単なプロジェクトをやってみましょう。これには、デジタルブロック、アナログブロックは一つも使用しません。
さて、あるプロジェクトを作製するには、

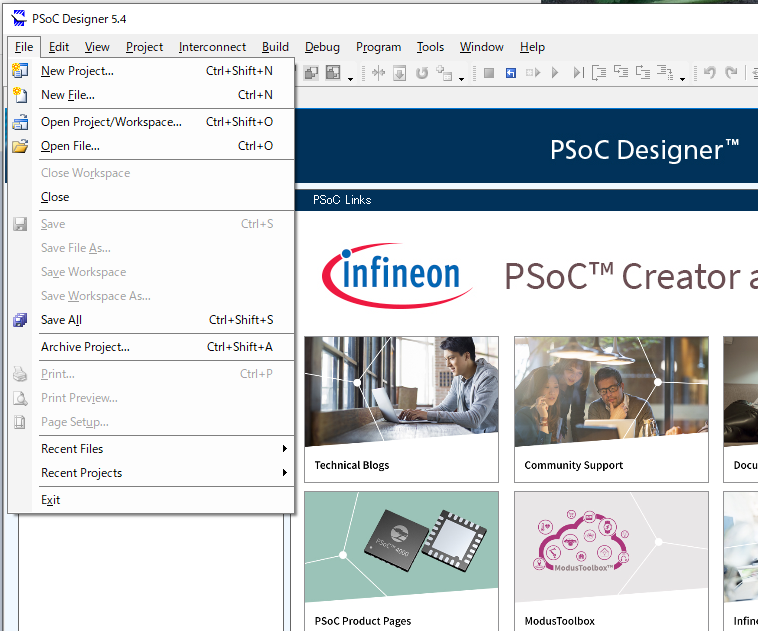

図２−１ Projectの新規作成

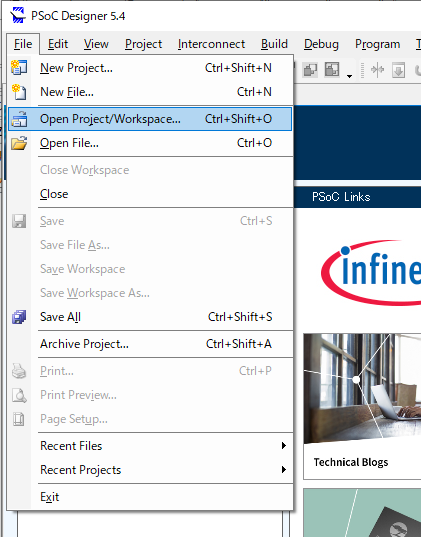

File.と進むとこの画面です。New Projectをクリックします。

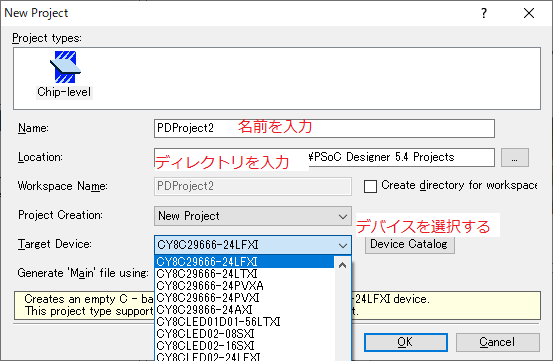

図２−２ 項目を埋める
名前は、Test-1というように、-は使えないことに注意してください。Test_1のように、アンダーバーを使ってください。
特に理由がないとき、ディレクトリを入力しなくてもかまいません。
デバイスは、必ず選択しなければ、なりません。ここでは、CY8C29666-24LFXIとします。
全部できたら、OKをクリックします。

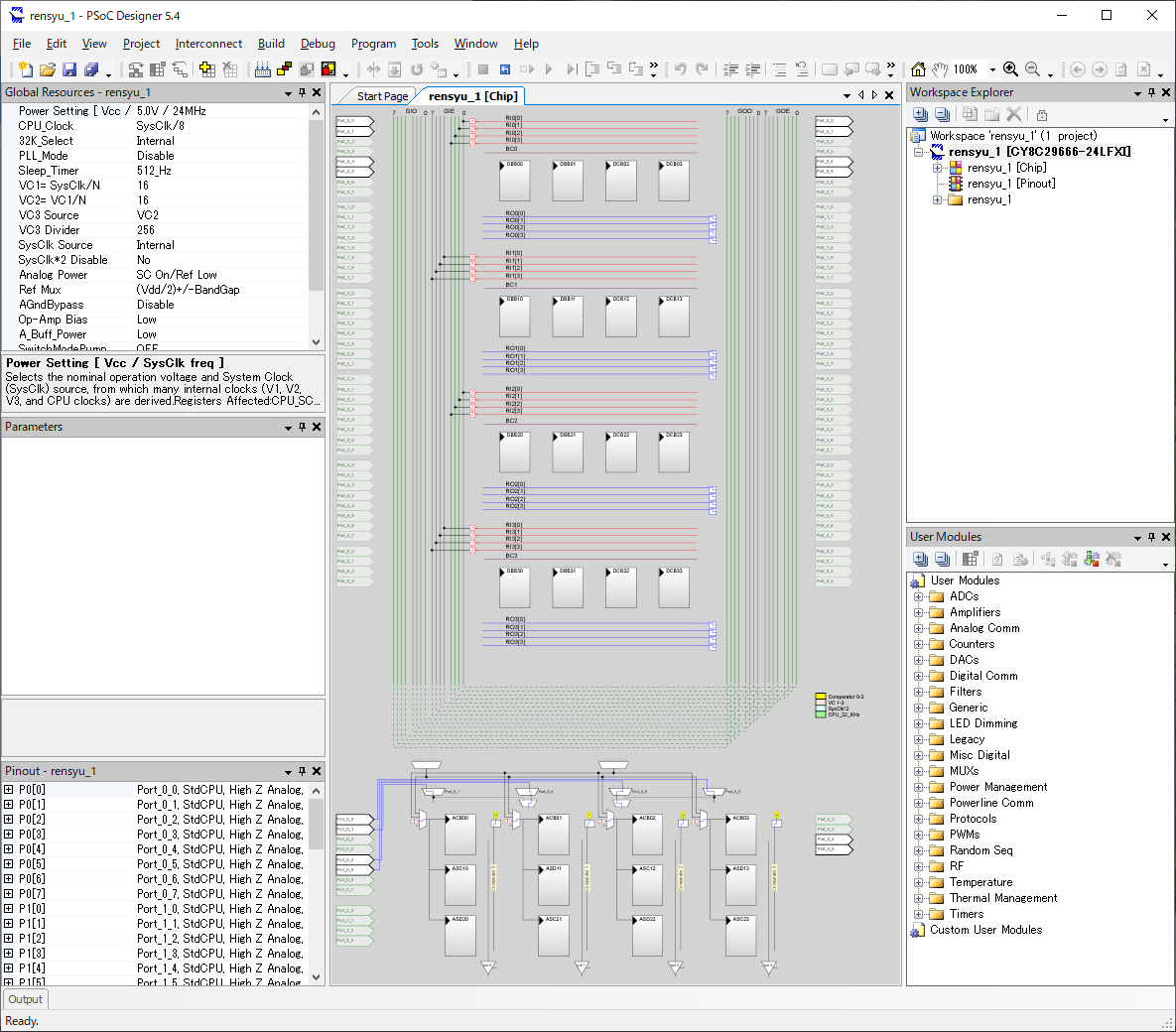

図２−３ プロジェクト画面
左上は、グローバルリソースです。CPUのクロックだったり、全体にかかわる設定です。左下は、Pinoutで、Portの各ピンをそれぞれ、設定できます。
中央は回路図編集画面です。
右上は、ワークスペースエクスプローラーといって、現在使われている部品モジュールのリスト全体です。
右下は、ユーザーモジュールで、ここから、モジュールを選んで、回路図に投げると、配置されます。
１．LCDの配置

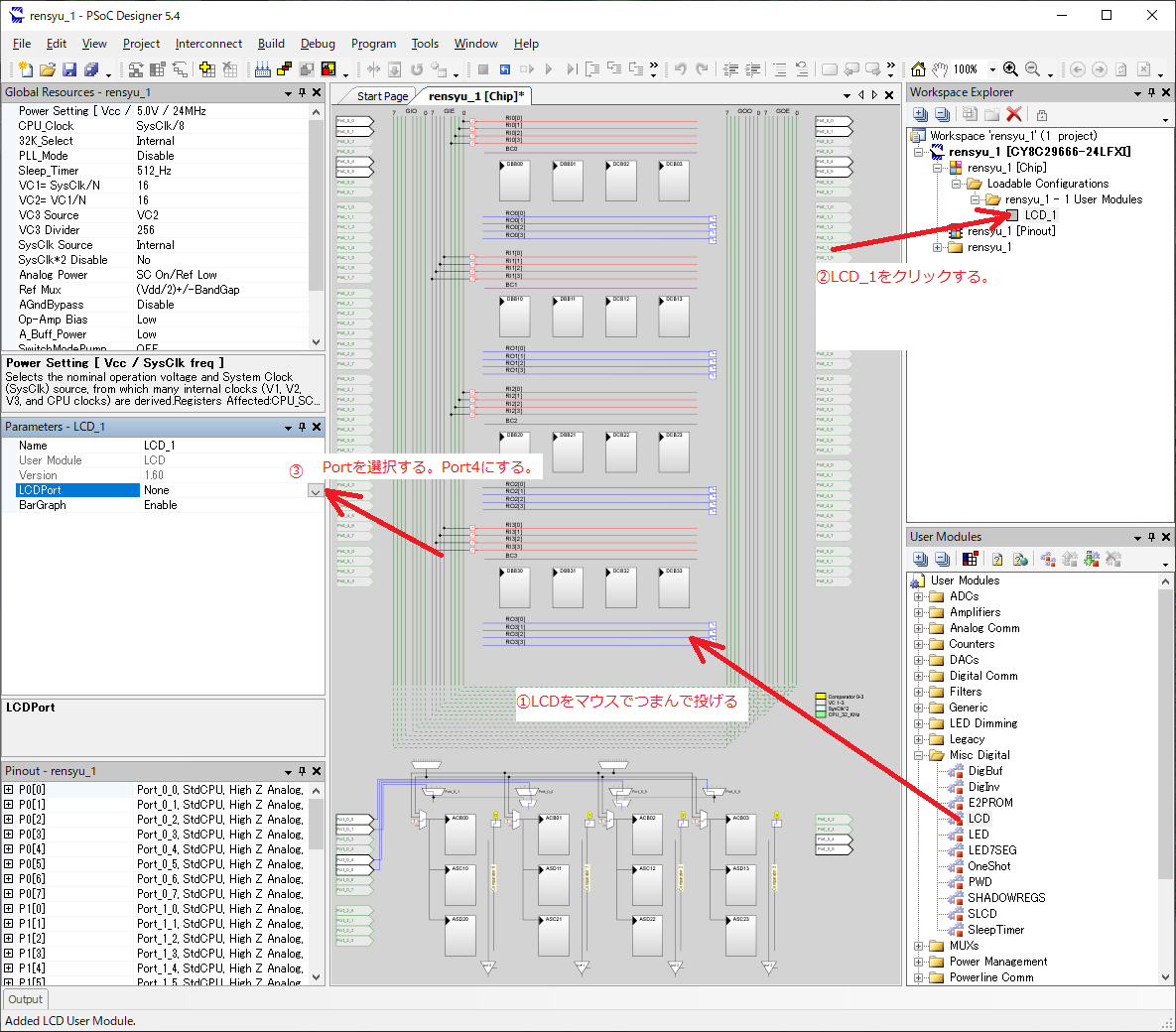

図２−４ LCDを配置します
１６桁２行のキャラクターディスプレイを配置しましょう。
なお、LCDは、LCD_１となっていますね。_1は、二つ目は_2となって、区別のためです。
データシートのサンプルプログラムには、_1が書かれてないので、コピーするときには、注意です。
_１とかを記入してください。

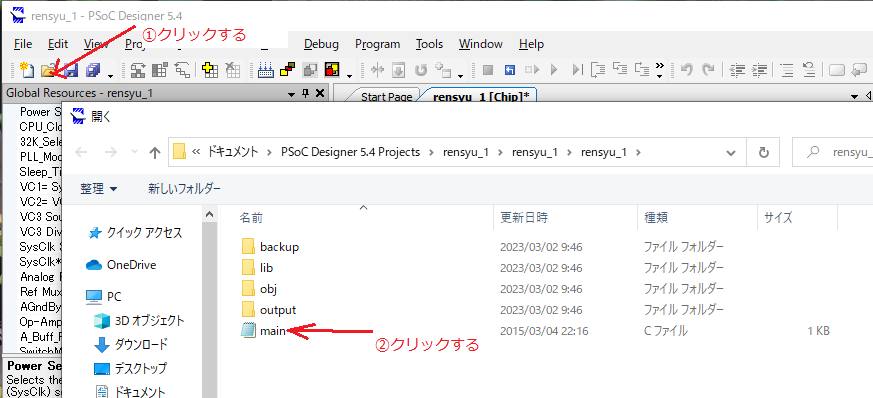

図２−５ main.cを開く
main.cを開いてください。

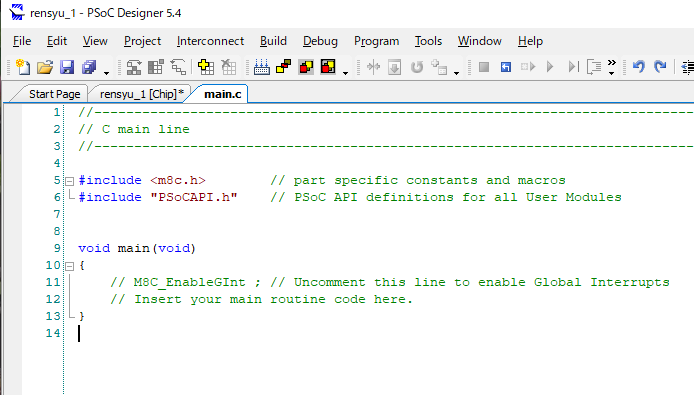

図２−６ main.c

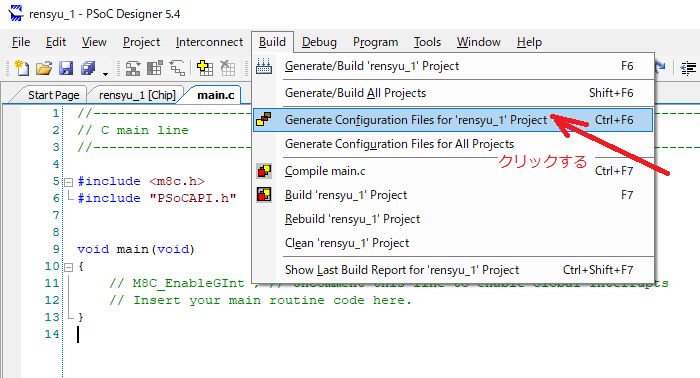

図２−７ モジュールのファイルの生成
これをクリックすると、モジュールのファイルが作成されます。

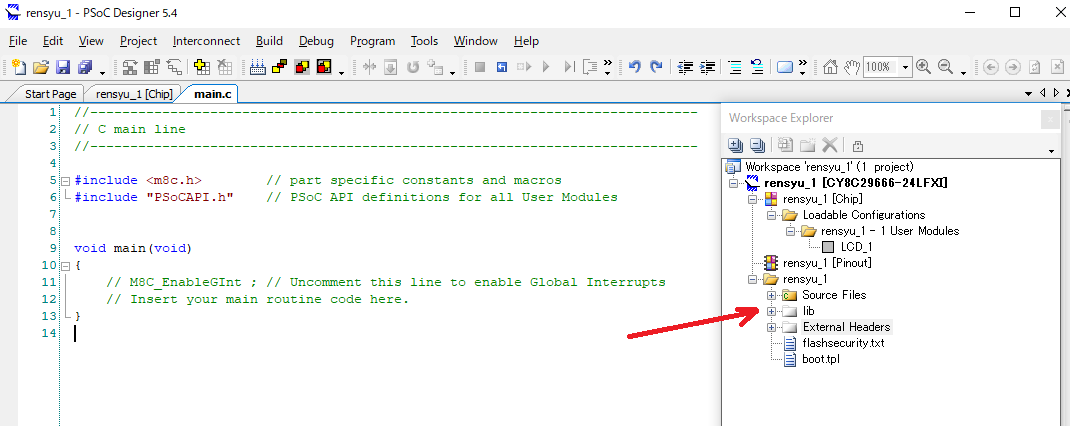

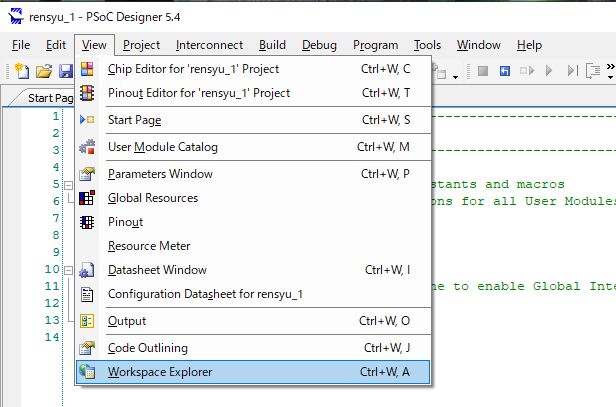

図２−８ ワークスペースエクスプローラーをクリック
図２−９ libをクリック

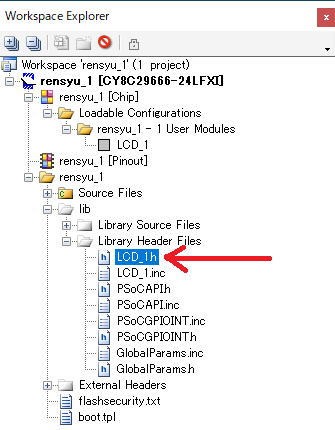

図２−１０ lcd_1.hをクリック

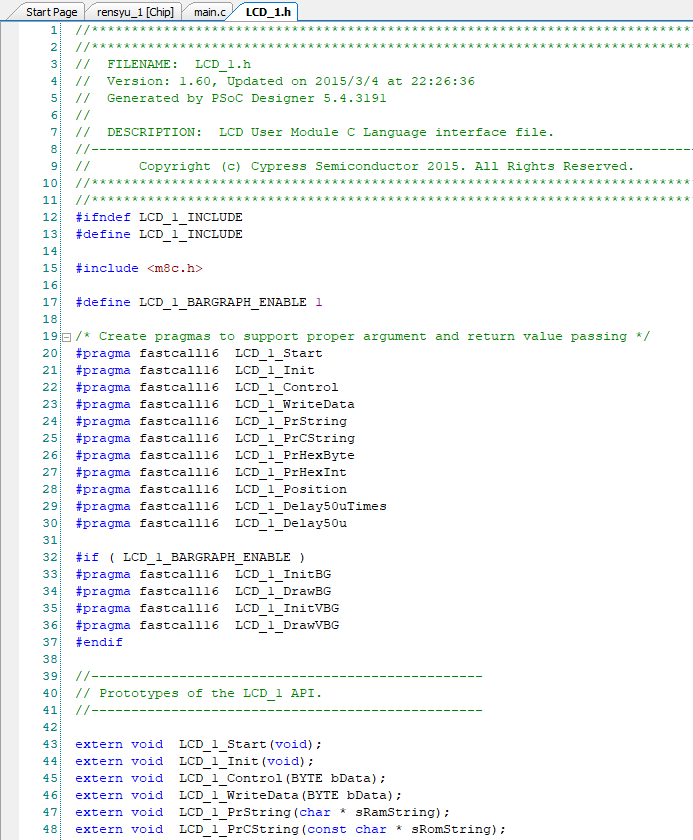

図２−１１ やっとlcdのファイルが開けました。下の方を見ると、
図２−１２ APIがひらけましたね。
データシートには、lcdの説明とAPIの説明がありますので開きましょう。ドキュメントとデータシートで説明しましたね。

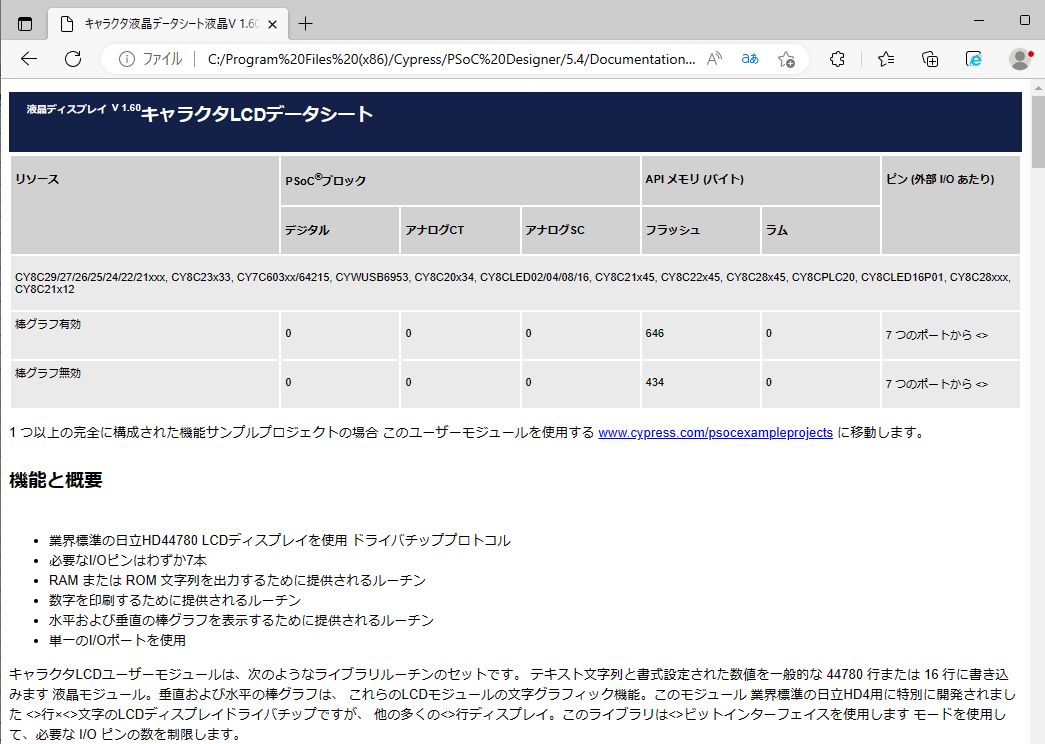

図２-13 データシート APIの説明がある。
２．プログラムの作製
LCDをPort_4に配線してあるものとします。

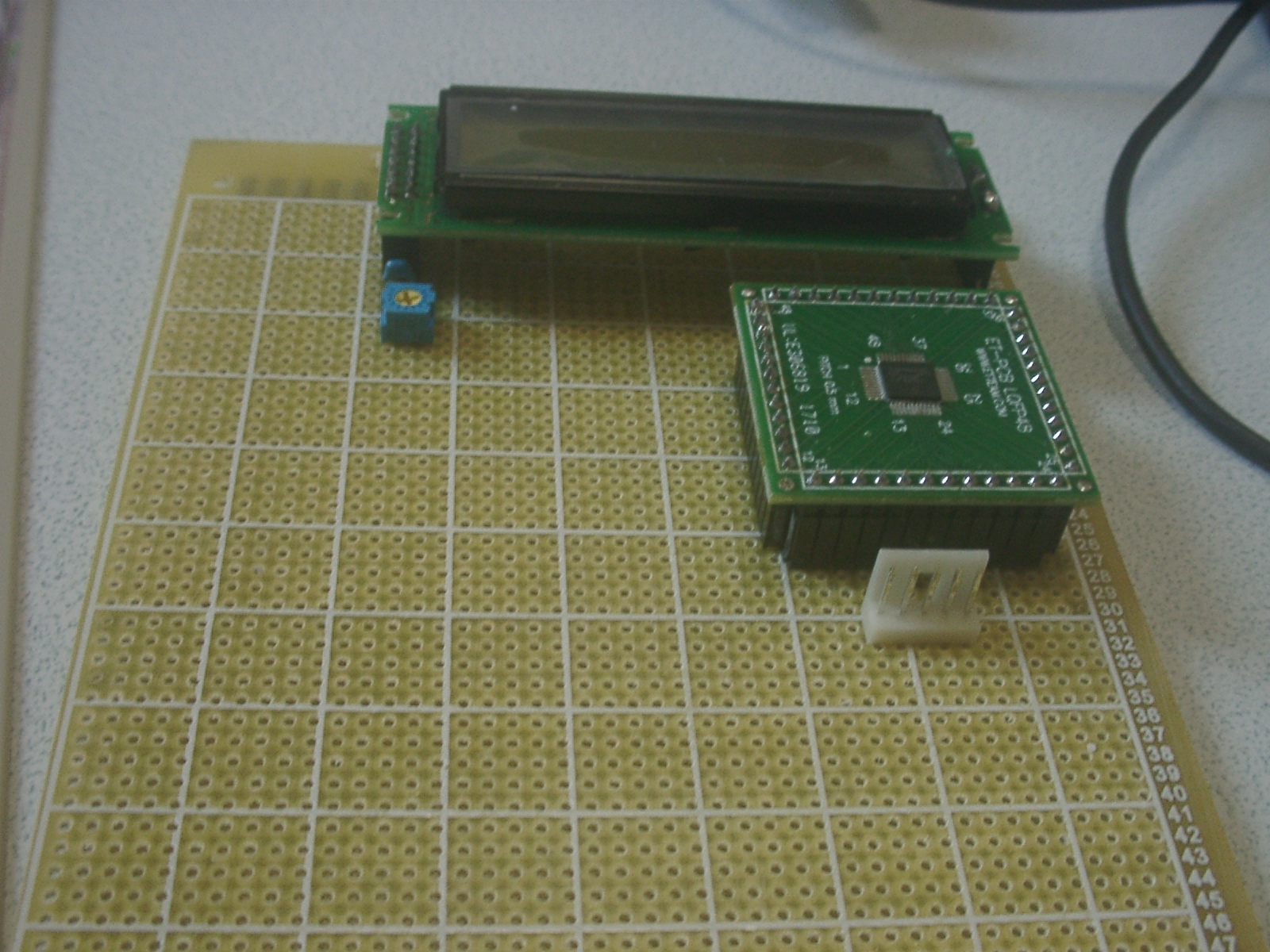

図 基板写真

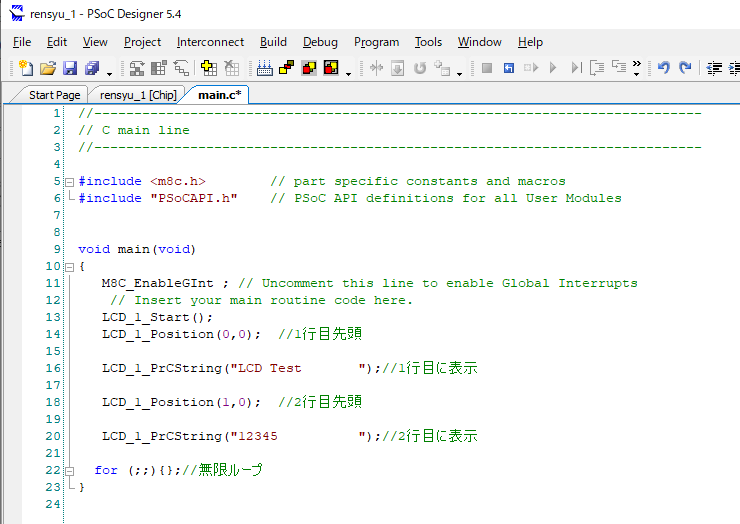

図２−１４ プログラム
図２−１５ これをクリック

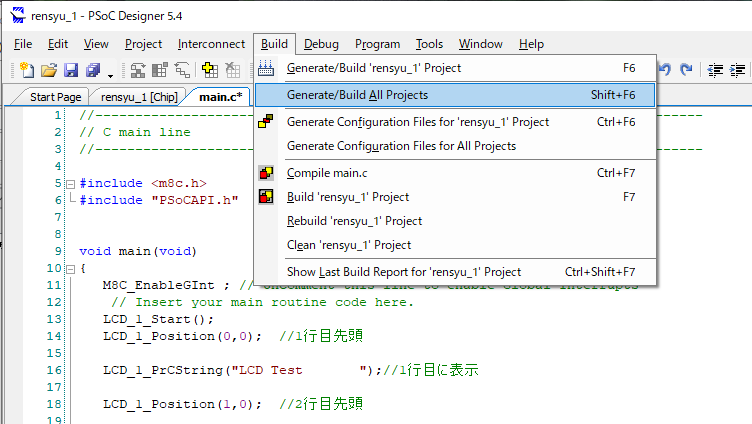

プロジェクトのビルドをします。

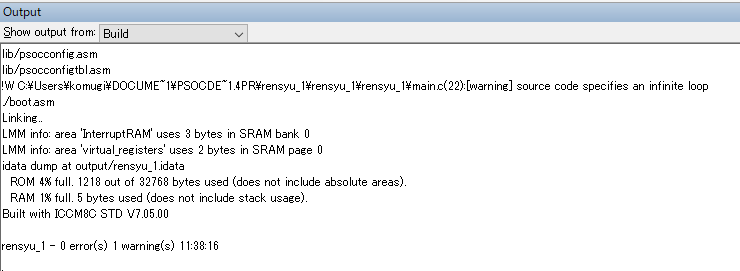

図２−１６ ０エラー １ワーニング
ワーニングは、22行目が無限ループであるというものでした。

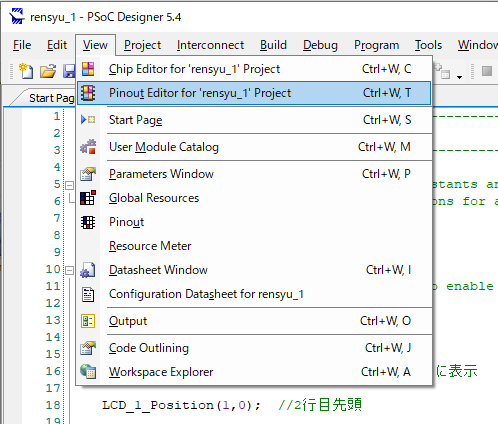

図２−１６−１ これをクリック

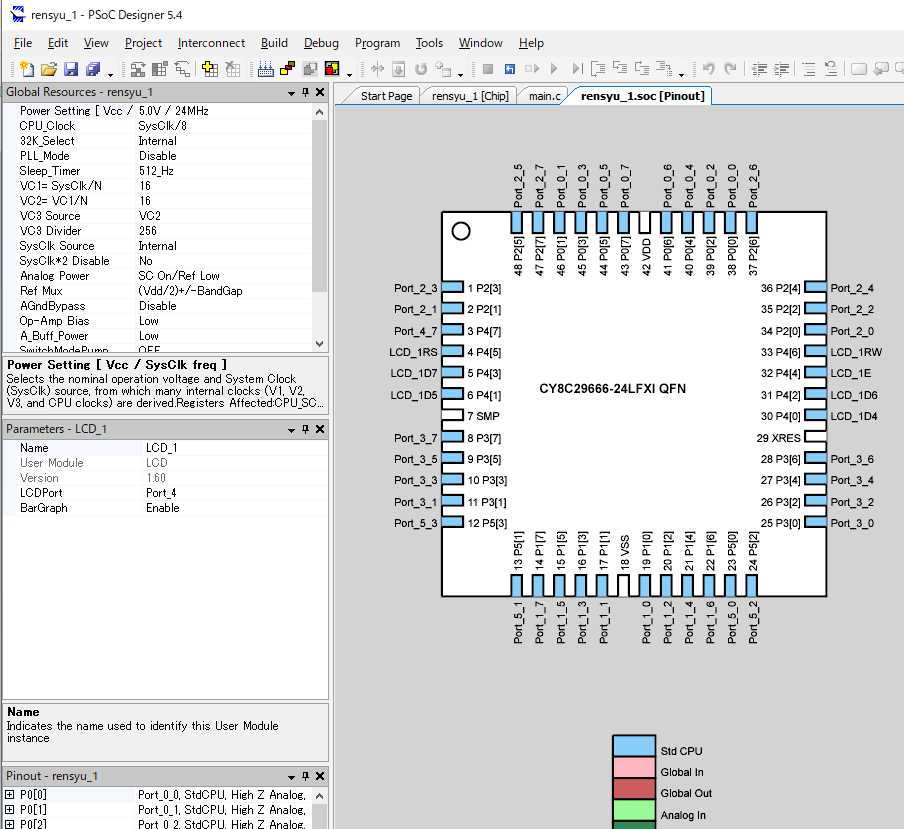

図２−１６−２ 端子割り当て図
この端子割り当て図から、Port_4のLCDの端子割り当てがわかりますね。
さて、CY8C29666-24LFXIへの書き込みです。ライターのPSoC MiniProgが必要です。

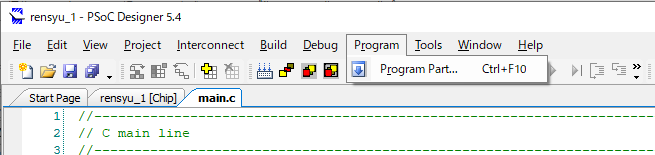

図２−１７ デバイスへのプログラムの起動

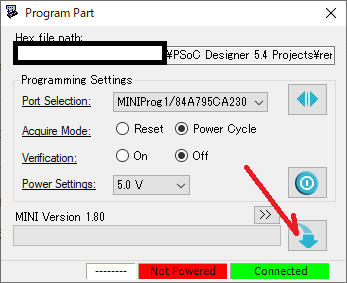

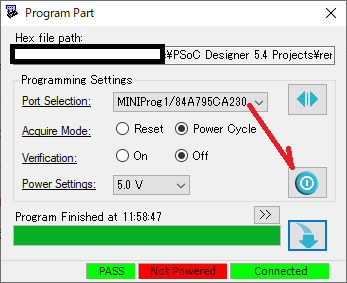

図２−１８ 書き込み実行

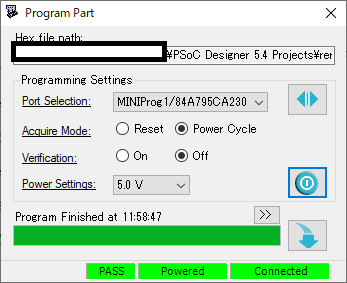

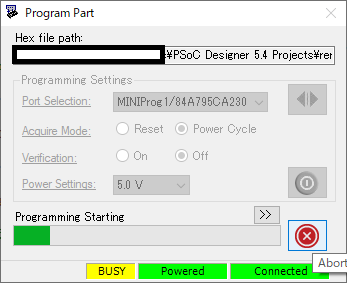

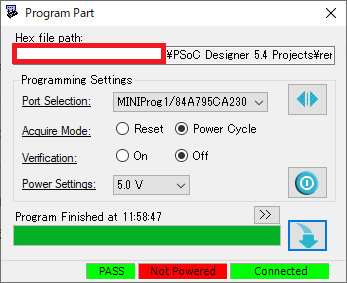

図２−１９ 書き込み中
図２−２０ 書き込み終了
図２−２１ 電源のスイッチを入れる。
図２−２２ 通電中

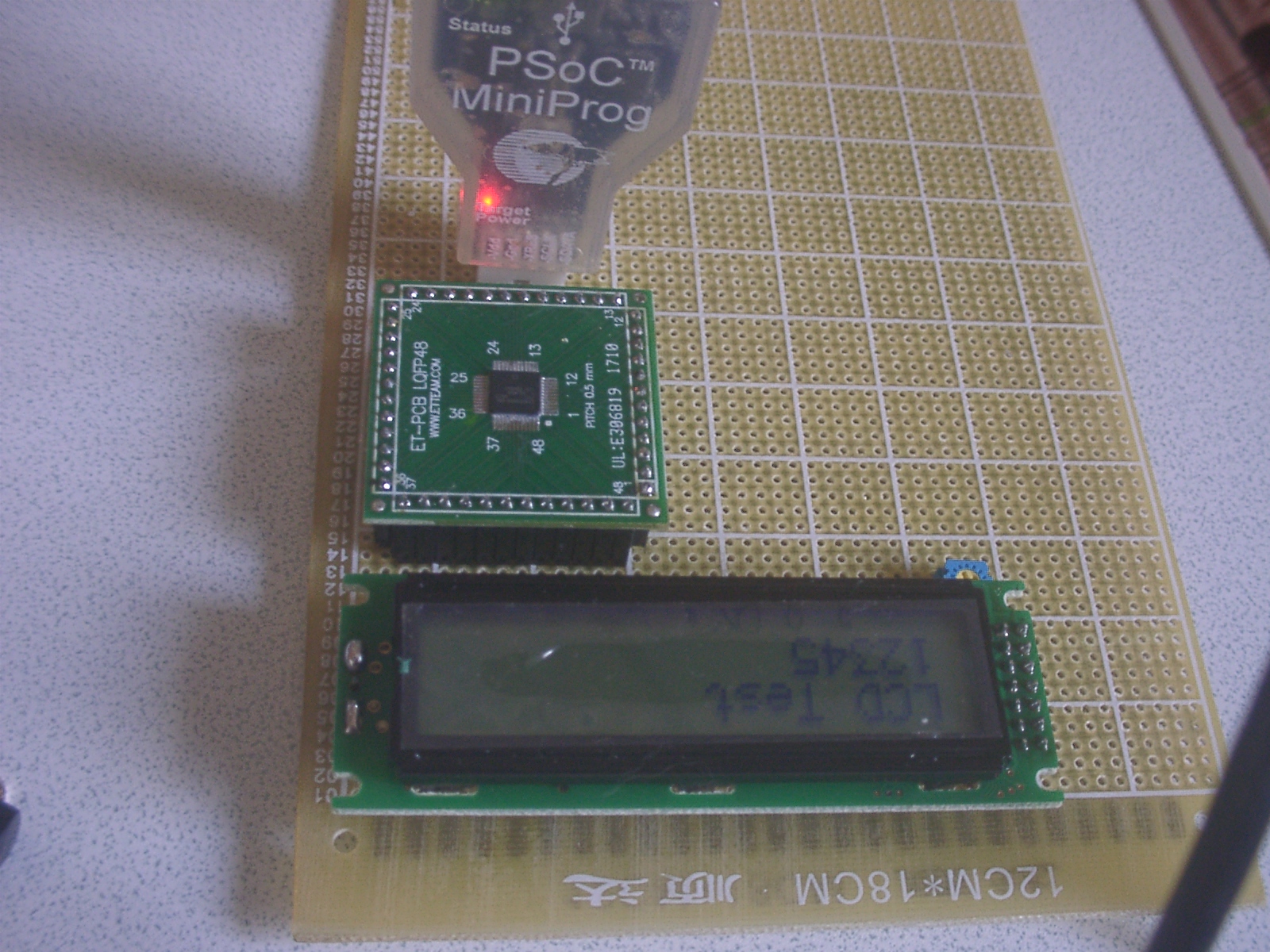

図 動きました。
３．保存と終了

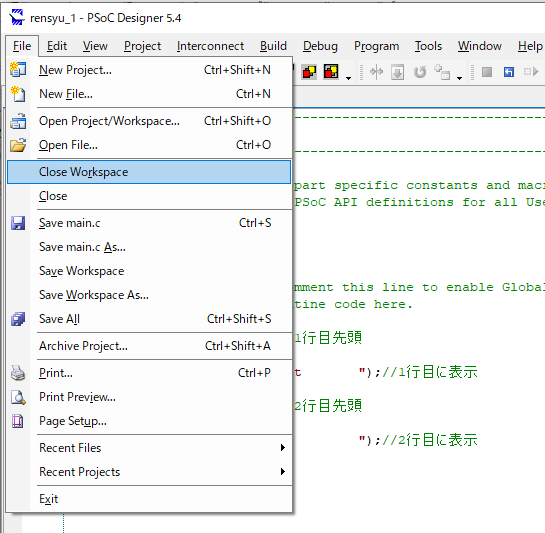

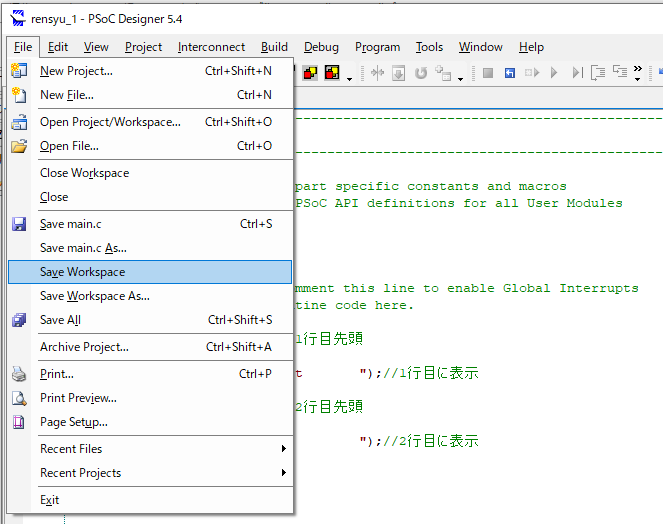

プロジェクトの終了は、
図２−２３ これをクリックして、保存
図２−２４ これをクリックして、終了
４．プロジェクトの再開

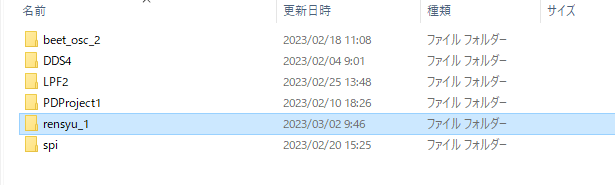

もう一度起動するには、
図２−２５ これをクリック
図２−２６ これをクリック
図２−２７これをクリック
